PCB v elektronike: Dizajnový softvér, štandardy IPC, integrita signálu a súlad s ITAR

Čo je a PCB v elektronike

Doska plošných spojov (PCB) je konštrukčným a elektrickým základom prakticky každého elektronického zariadenia. Je to plochá doska – zvyčajne vyrobená z epoxidového laminátu vystuženého sklom FR-4 – ktorá mechanicky podporuje a elektricky prepája elektronické komponenty prostredníctvom siete vodivých medených stôp, podložiek a priechodiek vyleptaných alebo uložených na jej povrchu a vnútorných vrstvách. Bez PCB by moderná elektronika, ako ju poznáme, nebola možná : nahrádza zapojenie point-to-point ranej elektroniky kompaktnou, opakovateľnou a vyrobiteľnou štruktúrou.

PCB plní tri základné úlohy súčasne. Po prvé, poskytuje fyzickú platformu, na ktorú sú namontované a spájkované komponenty – odpory, kondenzátory, integrované obvody, konektory a stovky ďalších častí. Po druhé, vytvára elektrické cesty, ktoré umožňujú, aby sa signály a energia pohybovali medzi týmito komponentmi s presnosťou. Po tretie, vykonáva toto smerovanie vo formáte, ktorý možno hromadne vyrábať s konzistentnou kvalitou v rozsahu, od spotrebnej elektroniky dodávanej v miliardách až po letecký hardvér vyrábaný v jednotlivých jednotkách.

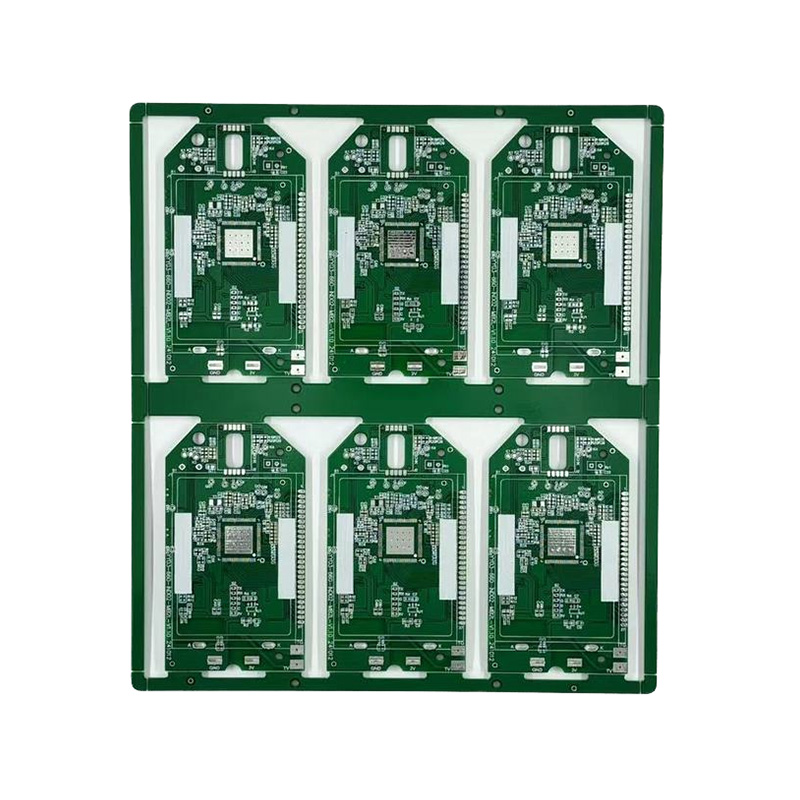

PCB sú kategorizované podľa počtu vrstiev a konštrukcie. Jednovrstvové dosky nesú stopy na jednej strane a sú bežné v lacných spotrebných výrobkoch. Obojstranné dosky využívajú oba povrchy. Viacvrstvové PCB - zvyčajne 4, 6, 8 alebo viac vrstiev - sú štandardom v akejkoľvek aplikácii zahŕňajúcej husté umiestnenie komponentov, riadenú impedanciu, roviny integrity napájania alebo vysokorýchlostné digitálne signály. Prepojovacie dosky s vysokou hustotou (HDI) to posúvajú ešte ďalej a využívajú mikropriechody a funkcie s jemným rozstupom na zabalenie väčšieho množstva obvodov do menšej veľkosti, ako je to vidieť v smartfónoch a nositeľných zariadeniach.

Okrem štandardnej tuhej konštrukcie FR-4 používajú flexibilné dosky plošných spojov (flexibilné obvody) polyimidové substráty, ktoré umožňujú ohýbanie a skladanie do trojrozmerných tvarov, čo je nevyhnutné v lekárskych zariadeniach, elektroinštalácii v letectve a kompaktnej spotrebnej elektronike. Dosky Rigid-flex kombinujú obe technológie v jednej zostave, čím sa eliminujú konektory a znižuje sa hmotnosť a miesta zlyhania v náročných prostrediach.

PCB Schematic Design Software: Nástroje a na čo sú najlepšie

Schematické zachytenie je východiskovým bodom návrhu PCB – definuje logické spojenia medzi komponentmi pred začatím akéhokoľvek fyzického rozloženia. Schéma sa potom použije na vygenerovanie netlistu, ktorý riadi nástroj na usporiadanie PCB. Výber správneho softvéru EDA (elektronická automatizácia dizajnu) ovplyvňuje nielen skúsenosti s návrhom, ale aj výsledky DFM (design for manufacturability), pracovné postupy spolupráce a dokumentáciu o zhode.

Hlavné platformy v profesionálnom návrhu PCB sú:

• Dizajnér Altium: Dominantná voľba v profesionálnom hardvérovom inžinierstve. Známy pre svoje zjednotené prostredie so zameraním na schému, silnú správu knižníc a komplexné kontroly pravidiel návrhu (DRC). Funkcie spoločného návrhu ActiveBOM a MCAD sú obzvlášť cenené pri pracovných postupoch vývoja produktov. Licenčné náklady sú vysoké, ale hĺbka funkčnosti to ospravedlňuje pre inžinierov PCB na plný úväzok.
• KiCad: Popredná open-source platforma EDA. Verzia 7 a novšie verzie uzavreli veľkú časť medzery s komerčnými nástrojmi, ktoré ponúkajú schopný editor schém, 3D vizualizáciu, diferenciálne párové smerovanie a rastúcu komunitnú knižnicu. Široko používaný v startupoch, otvorených hardvérových projektoch a akademických prostrediach.
• Kadencia OrCAD / Allegro: OrCAD sa široko používa na schematické zachytenie v strojárskych firmách, zatiaľ čo Allegro je špičkový nástroj na usporiadanie preferovaný pre zložité viacvrstvové dosky a prácu s vysokorýchlostnou integritou signálu. Silná integrácia simulácie SPICE robí z OrCADu obľúbenú možnosť pre tímy návrhov analógových a zmiešaných signálov.
• Mentor PADS / Xpedition: Bežné v automobilovej a priemyselnej elektronike. PADS je stredná možnosť pre menšie tímy; Xpedition je podniková úroveň so silným rozložením riadeným obmedzeniami pre vysokorýchlostné a RF aplikácie.
• Elektronika EasyEDA / Fusion 360: Cloudové platformy vhodné na prototypovanie, prácu nadšencov a tímy, ktoré potrebujú rýchle pracovné postupy od návrhu až po výrobu. EasyEDA je úzko integrovaná s montážnou službou JLCPCB, čo umožňuje výrobu cenových ponúk jedným kliknutím priamo z prostredia dizajnu.

Bez ohľadu na výber nástroja musí schéma obsahovať úplné a presné hodnoty komponentov, referenčné označenia a priradenia kolíkov – chyby v schéme sa šíria priamo do vyrobenej dosky . Väčšina profesionálnych pracovných postupov vyžaduje formálne schematické preskúmanie oproti špecifikácii návrhu pred začatím návrhu.

Normy IPC pre návrh PCB: Čo pokrývajú a prečo sú dôležité

IPC (predtým Institute for Printed Circuits, teraz jednoducho IPC – Association Connecting Electronics Industries) publikuje celosvetovo uznávané normy, ktoré upravujú návrh, výrobu, montáž a kontrolu PCB. Súlad s normami IPC nie je vo väčšine profesionálnych a regulovaných odvetví voliteľný — je zmluvne vyžadovaný výrobcami OEM, výrobcami obranných zariadení a výrobcami zdravotníckych pomôcok a je často kontrolovaný.

IPC-A-610 a J-STD-001 definujú tri triedy produktov — trieda 1 (všeobecná elektronika), trieda 2 (vyhradená servisná elektronika) a trieda 3 (vysoká spoľahlivosť, vrátane vojenských a lekárskych). Trieda 3 kladie najprísnejšie požiadavky na spájkovaný spoj, čistotu a spracovanie a požaduje certifikovaných operátorov a inšpektorov IPC (CIS/CIT) na úrovni výroby. Určenie nesprávnej triedy – alebo jej nešpecifikovanie vôbec – je častým zdrojom sporov o kvalitu medzi kupujúcimi a zmluvnými výrobcami.

Integrita signálu v návrhu PCB: základné princípy a bežné režimy porúch

Integrita signálu (SI) sa vzťahuje na kvalitu elektrického signálu pri jeho prechode cez PCB – konkrétne na to, či dorazí na miesto určenia s dostatočnou amplitúdou, presnosťou načasovania a tvarom, aby ho prijímacie zariadenie správne interpretovalo. Keď sa rýchlosť hodín a dátové rýchlosti vyšplhali do gigahertzového rozsahu, integrita signálu sa presunula z okrajového záujmu do bežného dizajnu. Doska, ktorá prejde DRC a vyzerá správne, môže stále zlyhať pri testovaní funkčnosti kvôli problémom SI, ktoré sú pre oko neviditeľné.

Medzi najčastejšie problémy s integritou signálu a ich zmiernenie na úrovni návrhu patria:

• Nespojitosti impedancie: Akákoľvek zmena geometrie stopy – šírkové prechody, priechody, konektory, výčnelky – vytvára lokálnu zmenu impedancie, ktorá spôsobuje čiastočný odraz signálu. Riadené smerovanie impedancie (zvyčajne 50 Ω pre jednopólový, 100 Ω diferenciál) a prostredníctvom zmierňovania stubov (spätné vŕtanie alebo slepé priechody) sú štandardnými protiopatreniami.
• Presluchy: Elektromagnetická väzba medzi susednými dráhami indukuje šum na tichých linkách. Zväčšenie rozostupu stôp (pravidlo 3W: priestor sa rovná 3× šírke stopy od okraja po okraj), používanie stôp pozemnej ochrany a smerovanie vysokorýchlostných signálov na vnútorné vrstvy medzi zemnými plochami, to všetko znižuje presluchy.
• Nespojitosti spiatočnej cesty: Vysokofrekvenčné spätné prúdy sledujú cestu najmenšej indukčnosti - priamo pod ich prúdovou stopou v referenčnej rovine. Rezy, štrbiny alebo zmeny roviny, ktoré prerušujú túto spätnú cestu, nútia prúd obísť, čím sa vytvorí slučková anténa, ktorá vyžaruje EMI a vháňa šum do iných obvodov.
• Skreslenie v diferenciálnych pároch: Diferenciálna signalizácia (PCIe, USB, HDMI, DDR, LVDS) závisí od toho, či sú oba vodiče elektricky prispôsobené na dĺžku. Nesúlad dĺžky zavádza zošikmenie – časový posun medzi signálmi P a N – ktorý znižuje okraj diagramu oka a zvyšuje bitovú chybovosť. Väčšina nástrojov EDA presadzuje diferenciálne párovanie dĺžky párov prostredníctvom interaktívnych smerovacích obmedzení.
• Hluk siete dodávky energie (PDN): Nedostatočná kapacita bypassu alebo zle umiestnené oddeľovacie kondenzátory umožňujú kolísanie napätia na napájacích koľajniciach pri prepínaní integrovaných obvodov. To sa prejavuje ako odraz zeme, napájací šum a zvýšený jitter v hodinových signáloch. Nástroje analýzy PDN modelujú impedanciu vs. frekvenciu na usmernenie výberu a umiestnenia kondenzátora.

Simulácia pred rozložením (pomocou modelov IBIS a kalkulátorov prenosových vedení) a extrakcia po rozložení (pomocou 3D riešičov elektromagnetického poľa, ako sú Ansys HFSS alebo Cadence Sigrity) sú štandardnými postupmi na vysokorýchlostných doskách. Pri dátových rýchlostiach nad 10 Gbps, Analýza SI nie je krokom overenia po návrhu – je to vstup do stratégie nahromadenia a smerovania od prvého dňa.

Rýchla montáž dosky plošných spojov: Čo vedie k dodacej dobe a ako ich komprimovať

Rýchla montáž PCB – dodanie funkčných dosiek za 24 hodín až 5 dní namiesto štandardných 10 – 15 pracovných dní – sa stala konkurenčným rozdielom medzi zmluvnými výrobcami (CM), ktorí slúžia na prototypovanie, NPI a naliehavé výrobné požiadavky. Pochopenie toho, čo v skutočnosti riadi časy montáže, umožňuje kupujúcim robiť inteligentnejšie rozhodnutia namiesto toho, aby ste jednoducho platili prémiové sadzby za službu, ktorá nemusí priniesť rýchlejšie výsledky.

Hlavnými prispievateľmi k času montáže sú:

• Výroba holých dosiek: Štandardné viacvrstvové dosky FR-4 (až 8 vrstiev) je možné vyrobiť rýchloobrátkovými výrobcami za 24–48 hodín. Pokročilé konštrukcie – HDI, lamináty Rogers, zakopané priechody, riadená impedancia – pridávajú 1–5 dní v závislosti od zložitosti.
• Dostupnosť komponentov: Toto je zvyčajne najdlhšia premenná dodacej doby. Návrh, ktorý sa spolieha na komponenty z jedného zdroja alebo pridelené komponenty, môže zastaviť montáž na týždne bez ohľadu na možnosti CM. Vytvorenie kusovníka na súčiastkach skladovaných hlavnými distribútormi (Digi-Key, Mouser, Arrow) dramaticky zlepšuje predvídateľnosť obratu.
• Programovanie a testovanie: In-circuit test (ICT), funkčný test alebo programovanie firmvéru pridáva čas, ktorý je do značnej miery fixný bez ohľadu na veľkosť dávky. Pri veľmi malých sériách prototypov môže čas nastavenia testu presiahnuť čas montáže.
• Kvalita dokumentácie: Neúplné alebo nejednoznačné súbory Gerber, chýbajúce údaje o centroidoch alebo nevyriešené dotazy na inžinierske jednotky kusovníka, ktoré pridávajú dni ku každej rýchlej úlohe. Odoslanie čistých, kompletných balíkov – vrátane montážnych výkresov, zoznamov schválených dodávateľov a vyriešeného kusovníka – je jedinou najkontrolovateľnejšou pákou na zníženie dodacích lehôt, ktorú má kupujúci k dispozícii.

CM ponúkajúci skutočnú 24-hodinovú montáž zvyčajne udržiavajú zásobu bežných pasívnych prvkov (odpory a kondenzátory 0402/0603 v sérii E24/E96), prevádzkujú dvojzmenné linky SMT a majú k dispozícii technický tím na vyriešenie otázok DFM bez prekážok počas pracovnej doby. V prípade výrobných množstiev si schopnosť skutočnej rýchlej obrátky vyžaduje predbežné polohovanie materiálu a plánovanie strojového času vopred – ad-hoc náhle úlohy vo výrobnom meradle sú zriedka spoľahlivé.

Výroba PCB v súlade s ITAR: Rozsah, povinnosti a čo hľadať v CM

Predpisy o medzinárodnom obchode so zbraňami (ITAR) sú regulačným rámcom USA, ktorý spravuje Riaditeľstvo pre kontrolu obchodu s obranami (DDTC) pod ministerstvom zahraničných vecí. Kontroluje vývoz a dovoz obranných predmetov, obranných služieb a súvisiacich technických údajov uvedených v zozname munície Spojených štátov amerických (USML). PCB navrhnuté alebo používané vo vojenských, satelitných, zbraniach alebo určitých systémoch dvojakého použitia sú často kontrolované ITAR a každý CM, ktorý vyrába, montuje alebo dokonca spracováva technické údaje pre tieto dosky, musí spĺňať požiadavky ITAR.

Súlad s ITAR pre zmluvného výrobcu PCB zahŕňa niekoľko špecifických povinností:

• Registrácia v DDTC: Každá americká spoločnosť, ktorá vyrába, vyváža alebo sprostredkúva obranné predmety kontrolované ITAR, sa musí zaregistrovať v DDTC. Táto registrácia musí byť aktuálna a musí sa každoročne obnovovať.
• Kontrola vstupu cudzích štátnych príslušníkov: ITAR obmedzuje prístup ku kontrolovaným technickým údajom – vrátane súborov PCB Gerber, projektovej dokumentácie a montážnych výkresov – osobám v USA (občanom, legálnym trvalým pobytom alebo osobám, ktorým bol udelený chránený štatút). CM musia mať zdokumentované postupy, ktoré zabránia cudzím štátnym príslušníkom v prístupe k údajom kontrolovaným ITAR bez vývoznej licencie alebo príslušnej výnimky.
• Fyzická segregácia: Pracovné oblasti riadené ITAR, úložné systémy a dátové servery musia byť fyzicky alebo logicky oddelené od práce, ktorá nie je ITAR, aby sa zabránilo neúmyselnému odhaleniu.
• Odpad subdodávateľa: Ak CM registrovaný v ITAR externe zadá akúkoľvek časť práce – výrobu holých dosiek, konformný náter, testovanie – subdodávateľovi, povinnosti ITAR klesnú. Hlavný CM je zodpovedný za zabezpečenie toho, aby aj subdodávatelia boli registrovaní podľa ITAR a spĺňali požiadavky.
• Vedenie záznamov: ITAR vyžaduje, aby výrobcovia uchovávali záznamy o všetkých transakciách zahŕňajúcich predmety kontrolované ITAR po dobu minimálne piatich rokov.

Pri kvalifikovaní PCB CM v súlade s ITAR by si kupujúci mali vyžiadať kópiu aktuálnej registrácie DDTC dodávateľa, skontrolovať svoj plán kontroly technológií (TCP) a overiť, či ich stav zabezpečenia zariadenia – vrátane systémov IT, prístupu návštevníkov a kontroly zamestnancov – zodpovedá úrovni klasifikácie zadávanej práce. Pokuty za porušenie ITAR sú prísne : občianske pokuty až do 1 milióna USD za porušenie a trestné sankcie vrátane vylúčenia z budúcich vládnych zmlúv. Preverenie pozície ITAR CM pred ocenením programu, nie po prvej kontrole článku, je štandardný prístup v odvetví.
