Zákazková obojstranná DPS

Domov / Produkty / PCB / Obojstranná DPS

Výrobcovia obojstranných DPS

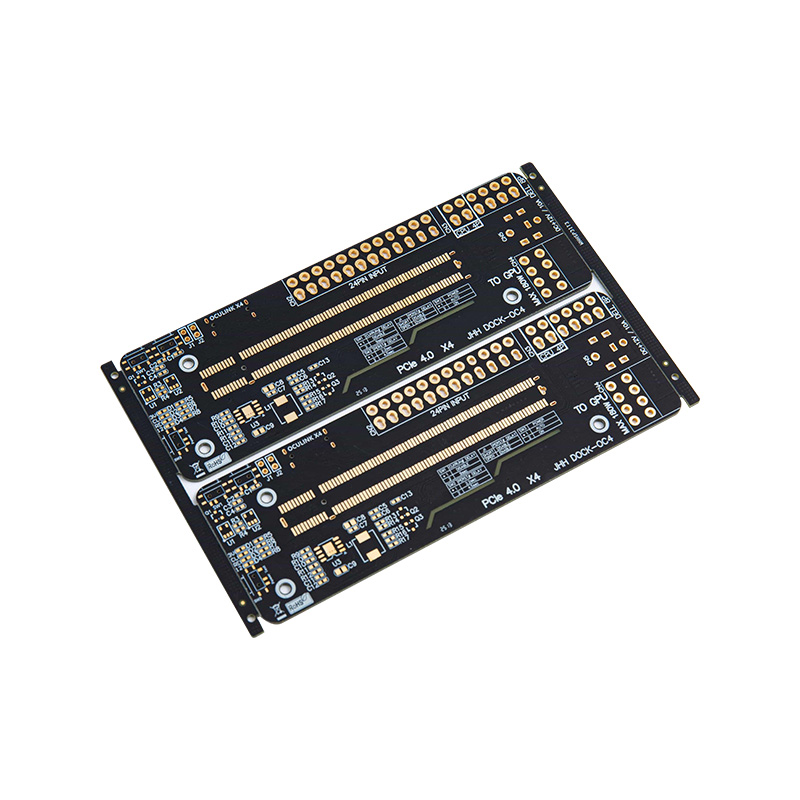

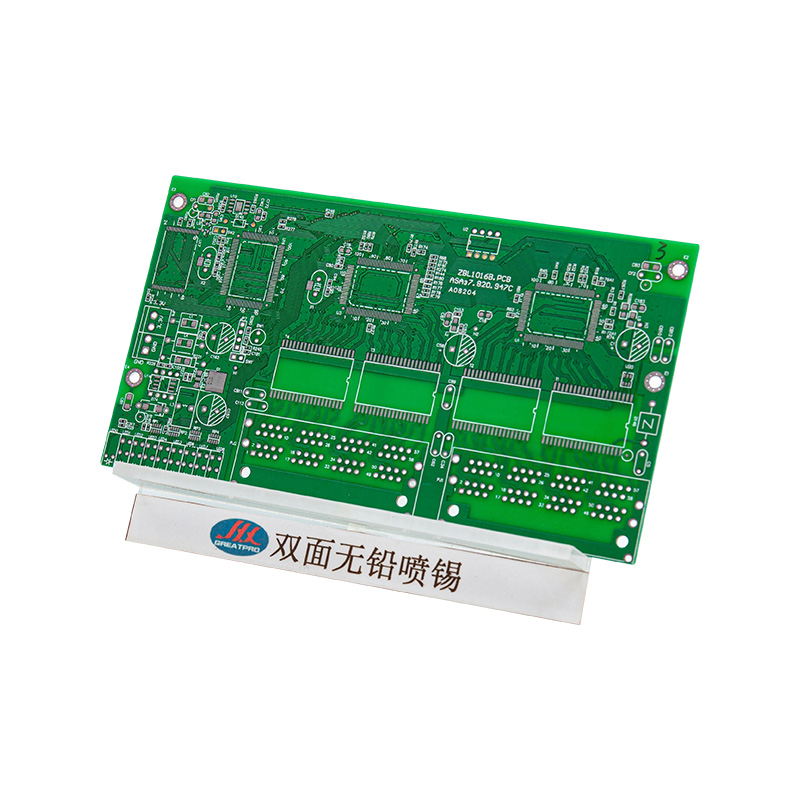

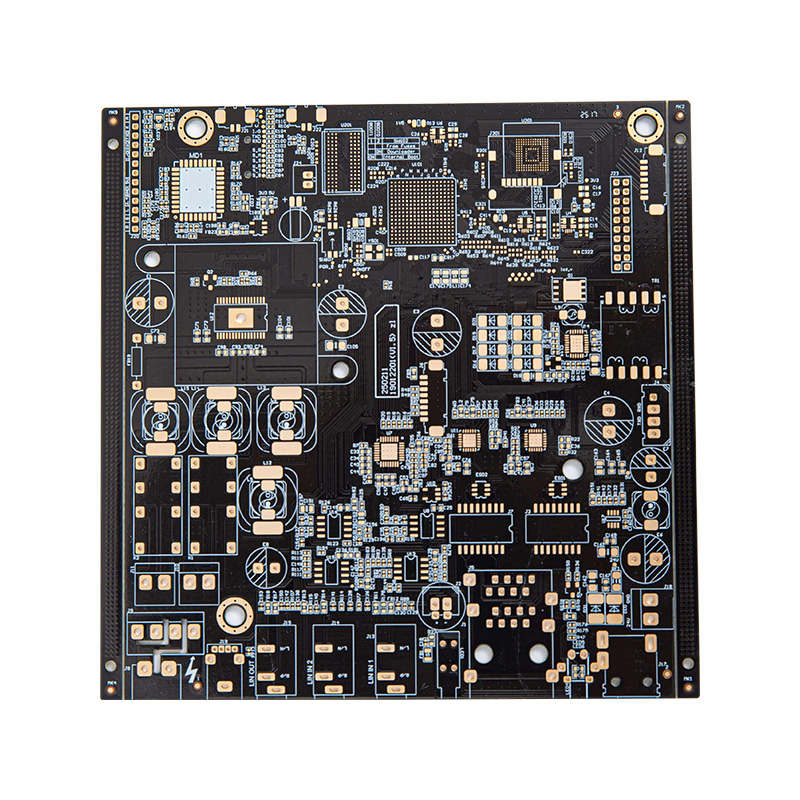

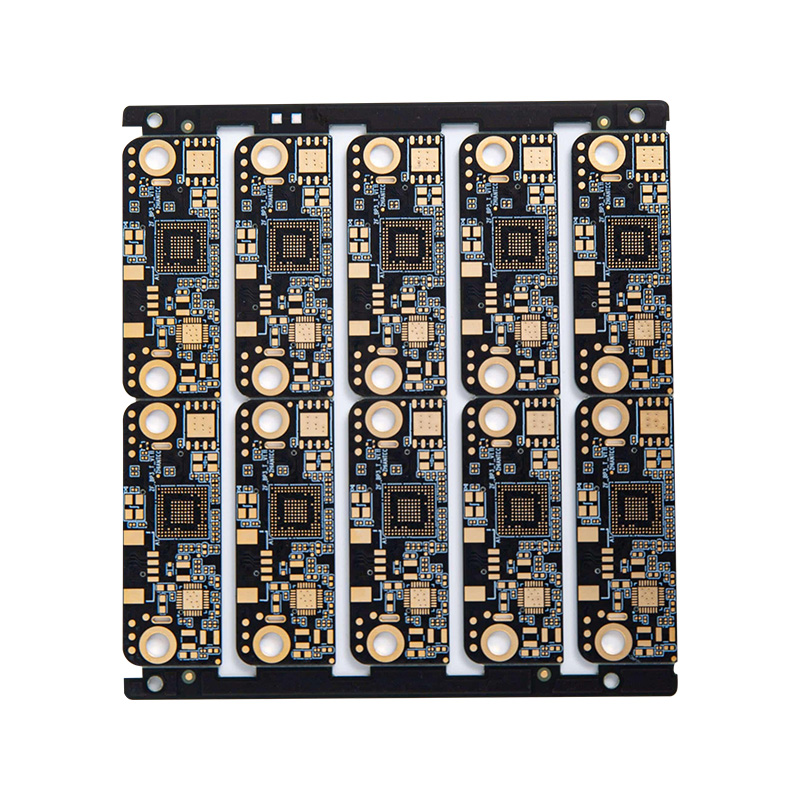

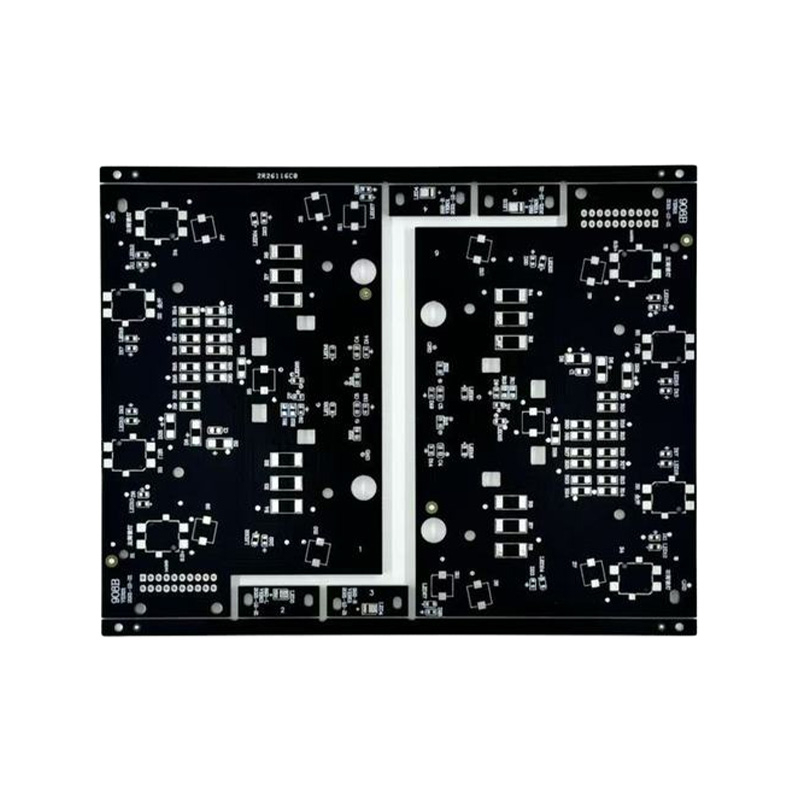

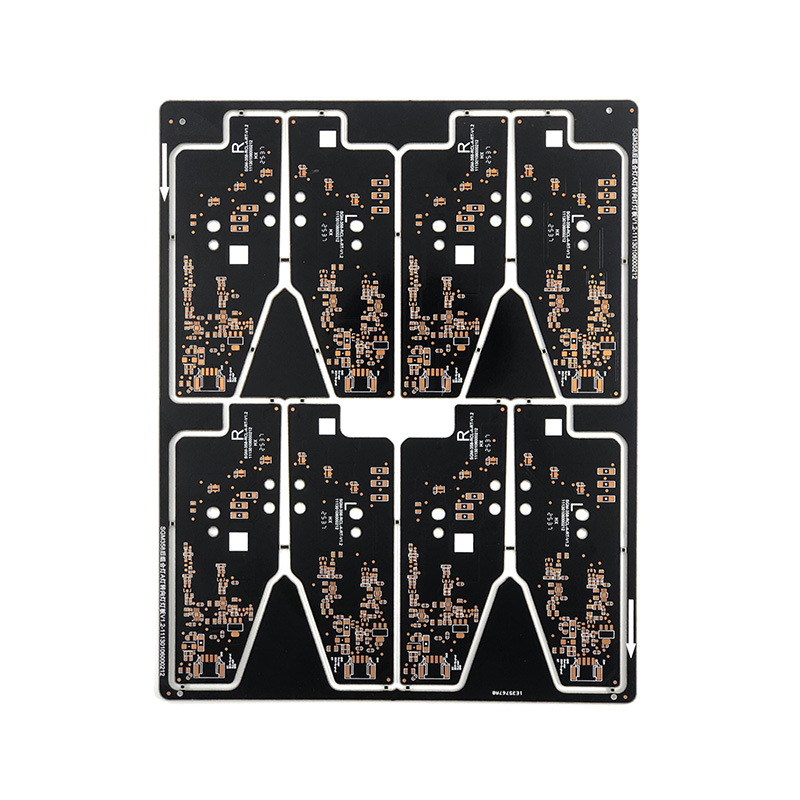

Keď jednostranný priestor nestačí pre zložité požiadavky na prepojenie obvodov, obojstranné dosky plošných spojov ponúkajú klasické a efektívne riešenie. Tvoria vodivé stopy na oboch stranách izolačného substrátu a prepájajú vrstvy metalizovanými priechodkami, čím oslobodzujú dizajn obvodu od obmedzení jediného povrchu a výrazne zvyšujú voľnosť rozloženia.

Ako príklad si vezmite túto obojstranne pozlátenú dosku plošných spojov, ktorá je príkladom vynikajúceho remeselného spracovania tohto typu dosiek plošných spojov. Jeho jadro využíva materiál FR-4 značky Shengyi, ktorý ponúka vynikajúcu elektrickú izoláciu a mechanickú pevnosť. S hrúbkou dosky 1,6 mm a 36 µm hotovej medi zaisťuje dostatočnú prúdovú kapacitu.

Výroba tejto dosky vyzdvihuje jej precízny trasovací dizajn (šírka čiary 0,15 mm / vzdialenosť medzi čiarami 0,12 mm) a minimálnu hĺbku vŕtania 0,3 mm, čo spĺňa požiadavky na vysokohustotné vedenie. Jeho povrch je upravený bezprúdovým niklovo-zlatým pokovovaním, zaisťuje plochý spájkovací povrch a vynikajúcu odolnosť voči oxidácii, vďaka čomu je ideálny pre následné osadenie presných súčiastok. Kráľovská modrá spájkovacia maska ​​a biely text sa navzájom dopĺňajú, prepožičiavajú produktu jedinečný vzhľad a zároveň zabezpečujú jasné a čitateľné označenia.

Táto vyspelá a spoľahlivá štruktúra robí z obojstrannej dosky plošných spojov ideálnu voľbu na dosiahnutie rovnováhy medzi stabilným výkonom a nákladovou efektívnosťou v rôznych oblastiach, ako je priemyselné riadenie, automobilová elektronika a inteligentné domáce spotrebiče.

O
Anhui Hongxin Electronic Technology Co., Ltd.
Anhui Hongxin Electronic Technology Co., Ltd.
Spoločnosť Anhui Hongxin Electronic Technology Co., Ltd. je Čína Výrobcovia obojstranných DPS a Zákazková spoločnosť pre obojstranné DPS. Nachádza sa v čínskom priemyselnom parku DPS, v hospodárskej rozvojovej zóne Guangde, v provincii Anhui. Naša továreň bola založená v októbri 2013, zaberá 20 000 metrov štvorcových a zamestnáva 110 pracovníkov, vrátane viac ako 7 profesionálnych inžinierov s viac ako 15-ročnými skúsenosťami. Produkty spoločnosti zahŕňajú dosky s 1-32 vrstvami, dosky s vysokým Tg, dosky s hrubou meďou, pevno-ohybné dosky, vysokofrekvenčné dosky, hybridné dielektrické laminované dosky, dosky so skrytými priechodmi, dosky na kovovej báze a dosky bez halogénov. K dispozícii je rýchla výroba prototypov vysoko presných DPS, pričom hromadné objednávky jednostranných a obojstranných dosiek sa dodávajú do 6-7 dní, 4-8 vrstvové dosky do 9-20 dní, 10-16 vrstvové dosky do 20-25 dní, 16-32 vrstvové dosky do 25-45 dní, HDI dosky do 25 dní a obojstranné prototypy je možné dodať už do 24 hodín. Sme odhodlaní poskytovať vysokokvalitné výrobky a profesionálne služby zákazníkom po celom svete a máme schopnosť dodávať veľké množstvá aj malé série. Procesy povrchovej úpravy našich výrobkov sú kompletný. Typy základných materiálov zahŕňajú FR-1, 22F, CEM-1, CEM-3, FR-4 (s vysokým Tg, bez halogénov atď.), vysokofrekvenčné dosky a kovové substráty. Všetky typy výrobkov získali certifikácie systému manažérstva kvality ISO9001, ISO14001, ISO45001, IATF16949, ako aj bezpečnostné certifikácie UL. Naša predajná sieť siaha od vnútrozemských oblastí po juhovýchodnú Áziu, Európu a Ameriku. V silnej konkurencii na trhu sme vždy získavali vysoké uznanie od zákazníkov.
Certifikát cti
  • NQA
  • Certifikát UL
  • Certifikácia produktu
  • Certifikácia produktu
Správy
Obojstranná DPS Odborné znalosti z odvetvia

Optimalizácia redukcie EMI a distribúcie tepla v dizajne obojstrannej dosky plošných spojov

Stratégie pre redukciu EMI a integritu signálu

V a Obojstranná DPS Vďaka obmedzenému počtu vrstiev je riadenie elektromagnetického rušenia (EMI) prioritou. Na rozdiel od viacvrstvových dosiek s vyhradenými zemnými plochami si obojstranný dizajn vyžaduje strategické smerovanie, aby sa zachovala integrita signálu.

  • Minimalizácia oblasti slučky: Smerovanie stôp signálu priamo nad spätnou cestou na opačnej vrstve pomáha minimalizovať oblasť slučky, ktorá je primárnym zdrojom vyžarovaného EMI.
  • Ortogonálne smerovanie: Aby sa predišlo presluchom, stopy na hornej vrstve by mali prebiehať kolmo na stopy na spodnej vrstve.
  • Nalievanie pôdy (medená záplava): Vyplnenie nevyužitých oblastí meďou a ich spojenie so zemou (GND) pomocou prešívania vytvára efekt pseudotienenia.

Tepelná distribúcia a manažment

Efektívny odvod tepla v a Obojstranná DPS spolieha na inteligentné využitie medi a výber substrátu. Vyrovnanie tepelného zaťaženia zabraňuje lokalizovaným "horúcim miestam", ktoré môžu viesť k poruche komponentov alebo deformácii dosky.

  • Tepelné priechody: Umiestnenie priechodov pod vysokovýkonné komponenty uľahčuje prenos tepla z hornej vrstvy do spodnej vrstvy, pričom na chladenie využíva povrchovú plochu oboch strán.
  • Technológia hrubej medi: Použitie hrubších medených fólií zvyšuje tepelnú vodivosť samotných stôp.
  • Symetria v distribúcii medi: Zabezpečenie vyváženej hustoty medi medzi hornou a spodnou vrstvou zabraňuje prehýbaniu alebo krúteniu dosky počas spájkovania pretavením.

Anhui Hongxin Electronic Technology Co., Ltd. , ktorá sa nachádza v China PCB Industrial Park, Guangde, je lídrom vo výrobe vysoko presných PCB od roku 2013. S viac ako 20 000 štvorcovými metrami výrobnej plochy a tímom profesionálnych inžinierov s 15-ročnými skúsenosťami sa špecializujeme na všetko od 1-32 vrstvových dosiek až po vysoko-Tg a kovové substráty. Naša odbornosť zabezpečuje, že aj zložité obojstranné konštrukcie sú optimalizované pre tepelný aj elektrický výkon.

Porovnanie parametrov: Štandardný vs. optimalizovaný obojstranný dizajn PCB

Nasledujúca tabuľka ilustruje technické rozdiely medzi základnými dizajnmi a vysokovýkonnými doskami optimalizovanými profesionálnymi inžinierskymi tímami:

Technický parameter Štandardná obojstranná doska plošných spojov Optimalizovaný dizajn (štandardy Hongxin) Vplyv na výkon
Základný materiál Tg Štandardné FR-4 (130 °C) Vysoká Tg FR-4 (>170 °C) Lepšia stabilita pri vysokých teplotách
Hrúbka medi 0,5 oz – 1,0 oz 2,0 oz – 6,0 oz (hrubá meď) Vyššia prúdová kapacita a odvod tepla
Min. Trace Width/Spacing 6 / 6 mil Až 3/3 mil (vysoká presnosť) Umožňuje hustejšie, zložité obvody
Cez pripojenie Štandardné PTH Pochované Via / Thermal Via Arrays Vylepšený vertikálny prenos tepla a signálu
Dodacia lehota prototypu 3-5 dní Tak rýchlo ako 24 hodín Zrýchlené cykly výskumu a vývoja

Často kladené otázky (FAQ)

Q1: Ako zabezpečuje spoločnosť Anhui Hongxin Electronic Technology Co., Ltd. kvalitu vysoko presných obojstranných dosiek?

Kvalita je jadrom Anhui Hongxin Electronic Technology Co., Ltd. Naše výrobné procesy prešli medzinárodnými certifikáciami vrátane ISO9001, IATF16949 (Automotive Quality) a bezpečnostných certifikácií UL. Každá doska, či už ide o rýchly prototyp alebo hromadnú objednávku, prechádza prísnym testovaním, aby sme sa uistili, že spĺňa naše vysoko presné štandardy, čo dáva našim globálnym zákazníkom v juhovýchodnej Ázii, Európe a Amerike úplný pokoj.

Otázka 2: Aké možnosti sú dostupné pre špecializované obojstranné aplikácie, ako sú napríklad vysokovýkonné alebo vysokofrekvenčné zariadenia?

Anhui Hongxin Electronic Technology Co., Ltd. ponúka širokú škálu podkladových materiálov vrátane vysokofrekvenčných dosiek, kovových podkladov (pre extrémne chladenie) a bezhalogénových dosiek. Naši inžinieri, ktorí sa môžu pochváliť viac ako 15-ročnými skúsenosťami v tomto odvetví, vám môžu pomôcť pri výbere správneho dielektrika a hmotnosti medi, aby vaša obojstranná doska prežila tvrdú konkurenciu na trhu a technické požiadavky.

Q3: Ako rýchlo môže Anhui Hongxin Electronic Technology Co., Ltd. dodať obojstranné prototypy a hromadné objednávky?

Sme hrdí na naše schopnosti rýchlej reakcie. Anhui Hongxin Electronic Technology Co., Ltd. dokáže dodať obojstranné prototypovanie PCB už do 24 hodín. Pri hromadných objednávkach zachovávame vysoko efektívne 6-7 dňové dodacie okno pre jednostranné a obojstranné dosky. Táto rýchlosť v kombinácii s naším zariadením s rozlohou 20 000 m2 a 110 špecializovanými zamestnancami nám umožňuje ľahko zvládnuť výrobu vo veľkom meradle aj rýchle prototypovanie v malých sériách.
