Zákazkové Vysokorýchlostné PCB

Domov / Produkty / PCB / Vysokorýchlostné PCB

Vysokorýchlostné PCB Výrobcovia

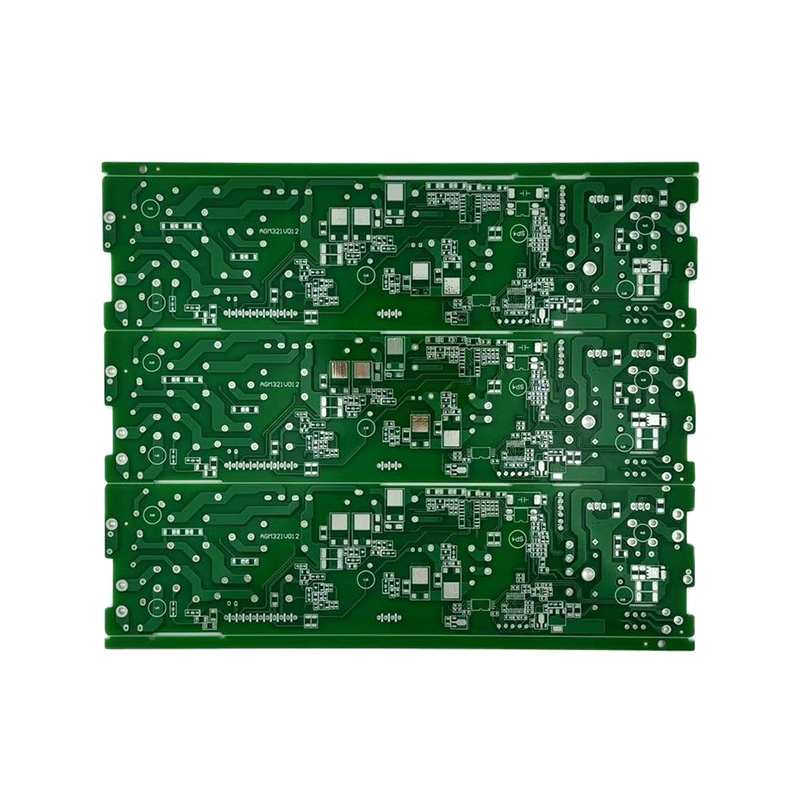

Vysokorýchlostné dosky plošných spojov sú špecializované dosky plošných spojov navrhnuté špeciálne na spracovanie vysokorýchlostných digitálnych signálov nad úrovňou gigahertzov. Ich hlavným cieľom je zabezpečiť integritu signálu presným riadením impedancie a znížením straty signálu a latencie. Tieto dosky sú založené na rôznych substrátoch, vrátane FR-4, vysokofrekvenčných materiálov, keramiky a kovových substrátov. Majú vynikajúci elektrický výkon a schopnosti tepelného manažmentu a ich štruktúry siahajú od jednovrstvových až po zložité konštrukcie až do 32 vrstiev. Podporujú tiež špeciálne procesy, ako je rigid-flex. Vďaka ultra jemným čiaram a rozstupom 0,075 mm, technológii vŕtania s vysokým pomerom strán 10:1 a rôznym povrchovým úpravám, ako je zlato ponorené do niklu a OSP, dokážu efektívne riešiť problémy s útlmom a presluchmi pri prenose vysokofrekvenčného signálu. Používajú sa predovšetkým v kľúčových oblastiach, ako sú servery dátových centier, špičkové smerovače, akceleračné karty umelej inteligencie a superpočítače, ktoré majú prísne požiadavky na rýchlosť a stabilitu prenosu údajov.

O
Anhui Hongxin Electronic Technology Co., Ltd.
Anhui Hongxin Electronic Technology Co., Ltd.
Spoločnosť Anhui Hongxin Electronic Technology Co., Ltd. je Čína Vysokorýchlostné PCB Výrobcovia a Zákazková Vysokorýchlostné PCB Spoločnosť. Nachádza sa v čínskom priemyselnom parku DPS, v hospodárskej rozvojovej zóne Guangde, v provincii Anhui. Naša továreň bola založená v októbri 2013, zaberá 20 000 metrov štvorcových a zamestnáva 110 pracovníkov, vrátane viac ako 7 profesionálnych inžinierov s viac ako 15-ročnými skúsenosťami. Produkty spoločnosti zahŕňajú dosky s 1-32 vrstvami, dosky s vysokým Tg, dosky s hrubou meďou, pevno-ohybné dosky, vysokofrekvenčné dosky, hybridné dielektrické laminované dosky, dosky so skrytými priechodmi, dosky na kovovej báze a dosky bez halogénov. K dispozícii je rýchla výroba prototypov vysoko presných DPS, pričom hromadné objednávky jednostranných a obojstranných dosiek sa dodávajú do 6-7 dní, 4-8 vrstvové dosky do 9-20 dní, 10-16 vrstvové dosky do 20-25 dní, 16-32 vrstvové dosky do 25-45 dní, HDI dosky do 25 dní a obojstranné prototypy je možné dodať už do 24 hodín. Sme odhodlaní poskytovať vysokokvalitné výrobky a profesionálne služby zákazníkom po celom svete a máme schopnosť dodávať veľké množstvá aj malé série. Procesy povrchovej úpravy našich výrobkov sú kompletný. Typy základných materiálov zahŕňajú FR-1, 22F, CEM-1, CEM-3, FR-4 (s vysokým Tg, bez halogénov atď.), vysokofrekvenčné dosky a kovové substráty. Všetky typy výrobkov získali certifikácie systému manažérstva kvality ISO9001, ISO14001, ISO45001, IATF16949, ako aj bezpečnostné certifikácie UL. Naša predajná sieť siaha od vnútrozemských oblastí po juhovýchodnú Áziu, Európu a Ameriku. V silnej konkurencii na trhu sme vždy získavali vysoké uznanie od zákazníkov.
Certifikát cti
  • NQA
  • Certifikát UL
  • Certifikácia produktu
  • Certifikácia produktu
Správy
Vysokorýchlostné PCB Odborné znalosti z odvetvia

Dobytie milimetrovej vlny: Hlboký ponor do technológie vysokorýchlostných dosiek plošných spojov

Výkon modernej elektroniky, od základňových staníc 5G až po pokročilé asistenčné systémy pre vodiča, závisí od kritického komponentu: Vysokorýchlostné PCB . Keďže frekvencie signálu stúpajú do rozsahu niekoľkých gigahertzov a milimetrových vĺn, fyzikálne vlastnosti dosky plošných spojov sa stávajú primárnym faktorom úspechu systému. Tento článok skúma základné technológie, vedu o materiáloch a výrobnú presnosť potrebnú na zvládnutie vysokorýchlostného návrhu a výroby PCB, pričom čerpá zo schopností popredných výrobcov, ako je Anhui Hongxin Electronic Technology Co., Ltd.

Materiálová veda: Základ integrity signálu

Pri frekvenciách nad 10 GHz tradičné materiály FR-4 často zaostávajú v dôsledku vyššej straty signálu a nestabilných dielektrických vlastností. Výber správneho substrátu je prvým a najdôležitejším krokom.

Parameter Štandardné FR-4 Vysokofrekvenčný materiál Vplyv na výkon
Dielektrická konštanta (Dk) 4,5 - 5,0 3,0 - 4,5 Nižšie Dk umožňuje rýchlejšie šírenie signálu a znižuje oneskorenie signálu.
Disipačný faktor (Df) 0,015 - 0,025 0,002 - 0,004 Nižšie Df výrazne znižuje útlm signálu (stratu), ktorý je rozhodujúci pre dlhé trasy.
Teplota skleného prechodu (Tg) 130 °C - 140 °C > 170 °C (vysoká Tg) Vyššia Tg zaisťuje, že doska zostane rozmerovo stabilná počas spájkovania a prevádzky pri vysokých teplotách.

Pre aplikácie vyžadujúce maximálny výkon ponúkajú hybridné dielektrické laminované dosky optimálne riešenie. Tieto dosky strategicky kombinujú vysokofrekvenčné materiály v kritických signálových vrstvách s cenovo výhodnejším FR-4 v napájacej alebo uzemňovacej vrstve, čím vyvažujú výkon s výrobnými nákladmi.

Umenie kontroly impedancie

Vo vysokorýchlostnom dizajne je ovládanie impedancie signálových stôp nemenné. Neprispôsobená impedancia vedie k odrazom signálu, čo spôsobuje poškodenie údajov a zlyhanie systému. Dosiahnutie presnej kontroly impedancie vyžaduje prísne výrobné tolerancie.

  • Cieľová impedancia: Bežná impedancia s jedným zakončením je 50 Ω, zatiaľ čo diferenciálne páry sú často 90 Ω alebo 100 Ω.
  • Tolerancia impedancie: Štandardná tolerancia je ±10 %. Pre vysokovýkonné aplikácie je potrebná užšia tolerancia ± 7 % alebo dokonca ± 5 %.
  • Kľúčové faktory: Konečná impedancia je funkciou šírky stopy, výšky stopy, hrúbky dielektrika a Dk materiálu. Výrobcovia musia presne kontrolovať každú z týchto premenných.

Spoločnosti ako Anhui Hongxin Electronic Technology Co., Ltd. so svojím tímom skúsených inžinierov využívajú pokročilé simulačné nástroje a prísne kontrolované procesy, aby zabezpečili, že každá vyrobená doska spĺňa špecifikovaný profil impedancie vo všetkých vrstvách.

Agilná výroba: Od prototypu po výrobu

Rýchlosť inovácií si vyžaduje rovnako agilnú odozvu výroby. Schopnosť rýchleho prototypu a následného rozšírenia na masovú výrobu je kľúčovou konkurenčnou výhodou.

Typické výrobné časy:

  • Obojstranné prototypovanie: Už za 24 hodín.
  • 4-8 vrstvové dosky (objem): 9-20 dní.
  • 10-16 vrstvové dosky (objem): 20-25 dní.
  • HDI dosky (objem): Do 25 dní.

Túto agilitu podporuje komplexná výrobná stopa vrátane továrne s rozlohou 20 000 metrov štvorcových a kompletného súboru procesov povrchovej úpravy, ktoré umožňujú rýchle prototypovanie v malých sériách aj veľkoobjemovú výrobu bez obetovania kvality.

Spoľahlivosť a certifikácia: Spĺňa priemyselné štandardy

Pre vysokorýchlostné aplikácie v automobilovom a priemyselnom sektore musí byť vysokorýchlostná doska plošných spojov viac než len elektricky zvuková; musí byť mimoriadne spoľahlivý a certifikovaný podľa prísnych medzinárodných noriem.

  • IATF 16949: Táto certifikácia je zlatým štandardom pre automobilový priemysel a preukazuje záväzok k riadeniu kvality, prevencii defektov a neustálemu zlepšovaniu.
  • Certifikácia UL: Zabezpečuje, že výrobok spĺňa normy bezpečnosti a horľavosti, ako je hodnotenie UL 94V-0 pre spomaľovanie horenia.
  • Materiálová zhoda: Použitie materiálov s vysokým Tg a bezhalogénových materiálov sa zameriava na spoľahlivosť pri vysokých teplotách a environmentálne predpisy.

Portfólio certifikácií výrobcu, vrátane ISO9001, ISO14001 a IATF16949, je jasným indikátorom jeho schopnosti dodávať spoľahlivé a vysokokvalitné vysokorýchlostné dosky plošných spojov pre globálne trhy.

FAQ

Aký je rozdiel medzi štandardnou doskou plošných spojov a vysokorýchlostnou doskou plošných spojov?

Hlavný rozdiel spočíva vo výbere materiálu a presnosti výroby. Štandardná doska plošných spojov, často vyrobená z FR-4, je navrhnutá pre nízkofrekvenčné aplikácie, kde sú straty signálu a dielektrická stabilita menej kritické. A Vysokorýchlostné PCB používa špecializované lamináty s nižšou a stabilnejšou dielektrickou konštantou (Dk) a oveľa nižším rozptylovým faktorom (Df), aby sa minimalizovala strata signálu pri vysokých frekvenciách. Okrem toho, vysokorýchlostné PCB vyžadujú oveľa prísnejšie výrobné tolerancie pre kontrolu impedancie, geometriu stopy a registráciu vrstiev, aby sa zabezpečila integrita signálu. Sú nevyhnutné pre aplikácie ako 5G, vysokorýchlostné výpočty a pokročilé radarové systémy.

Prečo je riadenie impedancie také dôležité pri návrhu vysokorýchlostných PCB?

Riadenie impedancie je kritické, pretože zaisťuje, že impedancia stopy PCB zodpovedá impedancii zdroja (napr. čipu vysielača) a záťaže (napr. čipu prijímača). Keď dôjde k nesúladu impedancie, časť signálu sa odrazí späť do zdroja namiesto prenosu do prijímača. Tieto odrazy spôsobujú skreslenie signálu, zvonenie a chyby dát, čo môže viesť k úplnému zlyhaniu systému. Vo vysokorýchlostných digitálnych a vysokofrekvenčných analógových obvodoch môžu byť aj malé odrazy deštruktívne, takže presné riadenie impedancie (napr. 100Ω ±10 % pre diferenciálny pár) je základnou požiadavkou na funkčný produkt.

Kedy by som mal použiť materiál Rogers namiesto FR-4 pre moju PCB?

Mali by ste zvážiť použitie materiálu Rogers namiesto FR-4, keď vaša aplikácia zahŕňa prevádzkové frekvencie typicky nad 2-5 GHz, kde sa strata signálu stáva významným problémom. Medzi kľúčové indikátory potreby Rogers alebo iných vysokofrekvenčných laminátov patria:

  • Vysoká frekvencia: Aplikácie ako 5G (mmWave), automobilový radar (77 GHz) a vysokorýchlostné serdes (nad 10 Gbps).
  • Prísne požiadavky na integritu signálu: Keď váš návrh vyžaduje minimálny útlm signálu a nízke skreslenie pri dlhých dĺžkach stopy.
  • Prísna tolerancia na Dk: Materiály Rogers ponúkajú oveľa prísnejšiu toleranciu dielektrickej konštanty, ktorá je nevyhnutná pre predvídateľnú impedanciu a výkon v zložitých RF a mikrovlnných obvodoch.

Zatiaľ čo FR-4 je nákladovo efektívnejší, pre akúkoľvek vysokofrekvenčnú a výkon kritickú aplikáciu je potrebná investícia do materiálu Rogers, aby sa zabezpečilo, že produkt bude fungovať tak, ako bol navrhnutý.

Aké sú kľúčové úvahy pri výbere povrchovej úpravy pre vysokorýchlostnú dosku plošných spojov?

Výber povrchovej úpravy pre vysokorýchlostné PCB ovplyvňuje spájkovateľnosť, skladovateľnosť, spoľahlivosť a dokonca aj vysokofrekvenčný výkon. Medzi kľúčové úvahy patrí:

  • ENIG (bezelektroniklové ponorené zlato): Ponúka plochý, rovinný povrch vhodný pre komponenty s jemným rozstupom a poskytuje dlhú životnosť. Vrstva niklu však môže byť o niečo „tvrdšia“ na spájkovanie a môže spôsobiť stratu signálu pri veľmi vysokých frekvenciách.
  • ENEPIG (bezelektrický nikel, bezelektrické paládiové imerzné zlato): Považuje sa za prémiovú povrchovú úpravu. Paládiová bariéra zabraňuje migrácii niklu a poskytuje vysoko spoľahlivý, spájkovateľný povrch s vynikajúcim vysokofrekvenčným výkonom, vďaka čomu je ideálny pre náročné aplikácie.
  • OSP (Organic Solderability Conservative): Cenovo výhodný, rovný povrch, ktorý je veľmi priateľský k spájkovaniu. Má však obmedzenú trvanlivosť (zvyčajne 6-12 mesiacov) a nie je vhodný pre aplikácie vyžadujúce viac cyklov pretavenia alebo spájanie drôtom.

Pre väčšinu Vysokorýchlostné PCB aplikácie, ENIG je bežnou a spoľahlivou voľbou, zatiaľ čo ENEPIG je vybraný pre najkritickejšie, vysoko spoľahlivé a veľmi vysokofrekvenčné návrhy.
