Prečo sú Pevná doska plošných spojov stať sa novým trendom v elektronickom dizajne?
Keďže elektronické výrobky sú tenšie, ľahšie, výkonnejšie a multifunkčnejšie, tradičné pevné dosky plošných spojov sa v mnohých aplikáciách ukazujú ako nedostatočné. Rigid-Flex PCB , s ich jedinečným konštrukčným dizajnom a výkonnostnými výhodami, sa stávajú novým favoritom v elektronickom priemysle. Aké sú teda nenahraditeľné vlastnosti tohto typu DPS a prečo je medzi inžiniermi čoraz obľúbenejší?
Čo to vlastne je Rigid-Flex PCB?

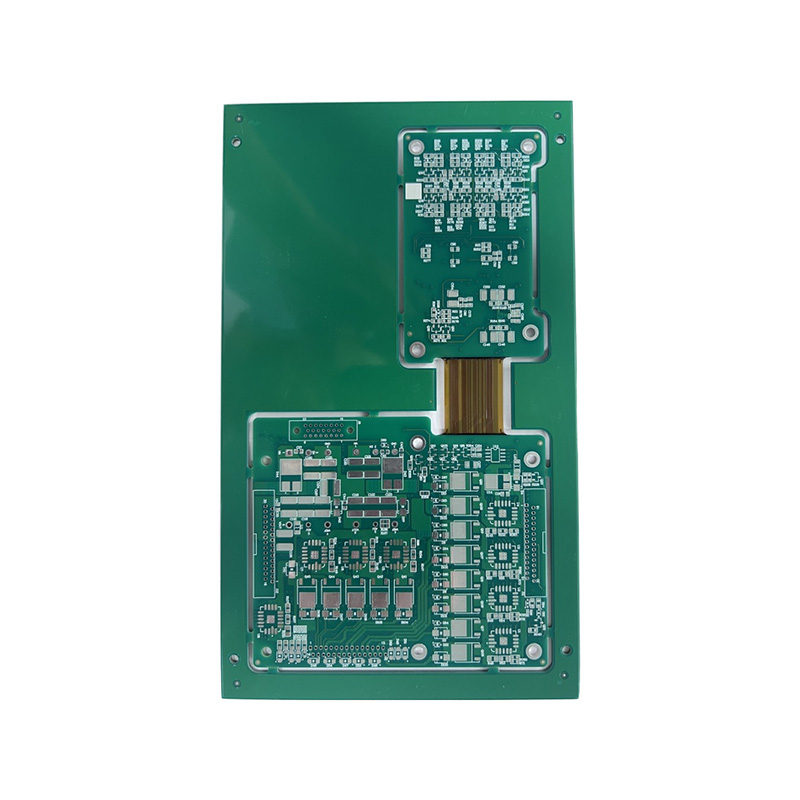

A Rigid-Flex PCB je inovatívna technológia, ktorá kombinuje pevné a flexibilné dosky plošných spojov na tej istej doske. Pevná časť poskytuje podporu a mechanickú stabilitu pre elektronické komponenty, zatiaľ čo flexibilnú časť možno ohnúť alebo zložiť, čo umožňuje komplexné priestorové usporiadanie a flexibilné spojenia. Vďaka tomuto dizajnu dosky Rigid-Flex PCB nielen znižujú používanie tradičných káblov a konektorov, ale zlepšujú aj spoľahlivosť a odolnosť voči vibráciám celého systému.
V porovnaní s bežnými DPS majú dosky Rigid-Flex PCB významné výhody v štrukturálnej integrácii, využití priestoru a kontrole hmotnosti, vďaka čomu sú vhodné pre aplikácie s vysokými nárokmi na veľkosť, hmotnosť a výkon, ako sú smartfóny, nositeľné zariadenia, letecká elektronika, lekárske prístroje a automobilová elektronika.
Hlavné výhody dosiek plošných spojov Rigid-Flex
Úspora miesta a optimalizovaný dizajn
Flexibilná časť dosky Rigid-Flex PCB sa dá ohnúť a zložiť, vďaka čomu je dizajn obvodu kompaktnejší. Zmenšením prepojok a konektorov šetrí nielen miesto, ale aj znižuje hmotnosť zariadenia. To je dôležité najmä pri malých elektronických produktoch a prenosných zariadeniach, čo umožňuje dizajnérom dosiahnuť viac inovácií a funkčnú integráciu.
Vylepšená spoľahlivosť a znížená poruchovosť
Pretože dosky Rigid-Flex PCB redukujú externé konektory a odpojiteľné rozhrania, elektronický systém je stabilnejší pri vibráciách, nárazoch a tepelných cykloch. Toto je obzvlášť dôležité pre aplikácie vyžadujúce vysokú spoľahlivosť, ako je automobilová elektronika, letecké komponenty a lekárske zariadenia.
Zvýšená efektivita montáže
Vysoko integrovaný dizajn pevných-flexibilných dosiek redukuje spájkovacie body a manuálne montážne kroky, čo nielen zlepšuje efektivitu výroby, ale tiež znižuje potenciálne riziká kvality. To znamená, že pri výrobe vo veľkom meradle môžu dosky plošných spojov Rigid-Flex ušetriť čas a náklady.
Flexibilné prispôsobenie zložitým štruktúram
Flexibilné obvody sa môžu prispôsobiť nepravidelným alebo trojrozmerným štruktúram, čo poskytuje väčšiu voľnosť pri navrhovaní produktov. Napríklad v oblastiach, ako sú nositeľné zariadenia, lekárske senzory a drony, môžu dosky Rigid-Flex PCB spĺňať potreby zakrivených rozložení a špeciálnych štruktúr.
Technické výzvy vo výrobe pevných dosiek plošných spojov
Výroba pevných a flexibilných dosiek plošných spojov je oveľa zložitejšia ako tradičné dosky plošných spojov, zahŕňa laminovanie tuhých a flexibilných materiálov, odolnosť flexibilných plôch v ohybe a vysoko presné riadenie priechodov a stôp. Flexibilná časť zvyčajne používa polyimidový (PI) materiál, ktorý vyžaduje prísnu kontrolu teploty, tlaku a procesov chemického spracovania, aby sa zabezpečila dlhodobá spoľahlivosť produktu.
Preto je výber výrobcu s bohatými skúsenosťami a technickými odbornými znalosťami rozhodujúci pre zabezpečenie vysokokvalitnej výroby Rigid-Flex PCB.
Výhody Anhui Hongxin Electronic Technology Co., Ltd. v oblasti pevných dosiek plošných spojov
Anhui Hongxin Electronic Technology Co, Ltd sa špecializuje na výskum a vývoj a výrobu vysoko kvalitných PCB. Spoločnosť sa nachádza v priemyselnom parku China PCB v zóne hospodárskeho rozvoja Guangde v provincii Anhui a môže sa pochváliť výrobnou základňou s rozlohou 20 000 metrov štvorcových a 110 profesionálnymi zamestnancami vrátane 7 inžinierov s viac ako 15-ročnými skúsenosťami v tomto odvetví.
Medzi naše výhody patrí:
- Bohatý produktový rad: Od 1-32 vrstvových dosiek, dosiek s vysokým Tg, hrubých medených dosiek až po dosky plošných spojov Rigid-Flex, vysokofrekvenčné dosky, substráty na báze kovu a dosky bez halogénov, ktoré spĺňajú rôzne komplexné aplikačné potreby.
- Schopnosť rýchleho dodania: Obojstranné dosky môžu byť prototypované za 24 hodín, 4-8 vrstvové dosky dodané za 9-20 dní, 16-32 vrstvové dosky za 25-45 dní a vysoko presné HDI dosky môžu byť dokončené do 25 dní.
- Prísne riadenie kvality: Všetky produkty prešli bezpečnostnými certifikáciami ISO9001, ISO14001, ISO45001, IATF16949 a UL, čo zaisťuje vysokú spoľahlivosť.
- Globálna sieť zákazníkov: Produkty sa vyvážajú do juhovýchodnej Ázie, Európy a Ameriky a získavajú veľmi pozitívnu spätnú väzbu od zákazníkov.
Vďaka vyspelým technickým schopnostiam a kompletnému výrobnému systému môže Anhui Hongxin Electronics poskytnúť zákazníkom komplexné riešenia Rigid-Flex PCB, od malosériového výskumu a vývoja až po veľkosériovú výrobu.
FAQ: Často kladené otázky o pevných doskách plošných spojov
Q1: Koľkokrát je možné opakovane ohýbať dosku s pevným ohybom?
A1: Závisí to od flexibilného materiálu a dizajnu obvodu. Vysokokvalitné polyimidové flexibilné vrstvy vydržia stovky až tisíce cyklov ohýbania, ale opakované skladanie by sa malo pri návrhu minimalizovať.
Q2: Sú výrobné náklady pevných-flex PCB vysoké?
Odpoveď 2: Je vyššia ako u bežných dosiek plošných spojov, ale integrovaný dizajn znižuje potrebu konektorov a prepojok, čím sa znižujú celkové náklady a z dlhodobého hľadiska sa zvyšuje spoľahlivosť.
Otázka 3: Existujú nejaké obmedzenia počtu vrstiev v doskách s pevným ohybom?
A3: Je možné navrhnúť viacvrstvové pevné ohybné dosky plošných spojov, ale je potrebné zvážiť hrúbku flexibilnej oblasti, priechodov a procesu laminácie. Anhui Hongxin Electronic Technology Co., Ltd. podporuje komplexné viacvrstvové návrhy.
Q4: Pre aké scenáre aplikácie sú vhodné?
A4: Sú široko používané v leteckom a kozmickom priemysle, automobilovej elektronike, zdravotníckych zariadeniach, komunikačných zariadeniach, nositeľných zariadeniach a špičkovej spotrebnej elektronike.
