Doska High Density Interconnects (HDI). Odborné znalosti z odvetvia

Komplexný sprievodca doskami High-Density Interconnect (HDI).

V neúnavnom úsilí o menšiu, rýchlejšiu a výkonnejšiu elektroniku sa technológia High-Density Interconnect (HDI) ukázala ako kritický faktor. Táto príručka sa ponorí do základných aspektov Doska High Density Interconnects (HDI). , od základných výrobných procesov a materiálovej vedy až po stratégie dizajnu špecifické pre aplikáciu a úvahy o dodávateľskom reťazci pre profesionálov.

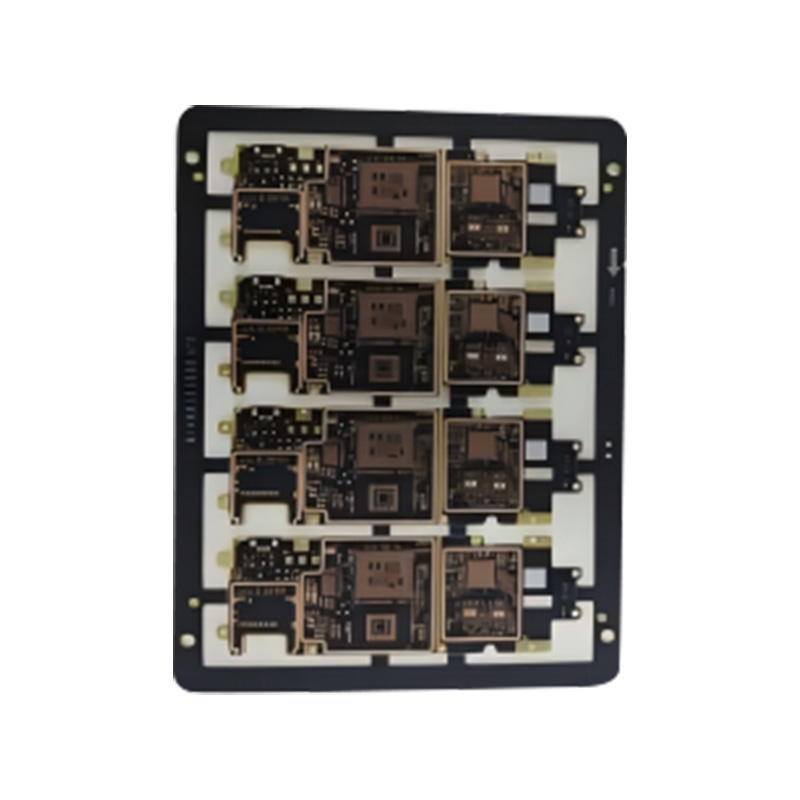

Core HDI Manufacturing: Microvias a Ultra-Fine Lines

Definujúca schopnosť dosiek HDI spočíva v pokročilých štruktúrach, ktoré umožňujú bezprecedentnú hustotu komponentov a miniaturizáciu.

Kľúčová technológia Popis a vplyv
Mikrovias (slepý/pochovaný) Laserom vŕtané priechodky s priemerom typicky menším ako 150 µm. Spájajú susedné vrstvy bez toho, aby prechádzali cez celú dosku, čím šetria rozhodujúci priestor a umožňujú priamejšie trasy smerovania, čo je základom pre zložité, kompaktné návrhy.
Ultra jemné sledovanie čiary Schopnosť vytvárať šírky stôp a rozstupy tak jemné ako 3 mils (0,075 mm). To umožňuje výrazne vyšší počet pripojení v danej oblasti, čo priamo podporuje použitie pokročilých komponentov poľa s jemným rozstupom (BGA).
Vysoký pomer strán Schopnosť dosiahnuť pomer hrúbky platne k otvoru až 10:1. To je rozhodujúce pre spoľahlivé pokovovanie hlbokých mikropriechodov s malým priemerom, čím sa zabezpečí elektrická konektivita vo viacvrstvových HDI zostavách.

Výrobcovia špecializujúci sa na HDI, ako napríklad Anhui Hongxin Electronic Technology Co., Ltd., využívajú tieto technológie na vytváranie zložitých dosiek s hrúbkou od 0,3 mm do 6 mm a až 32 vrstiev, ktoré tvoria chrbticu moderných kompaktných zariadení.

Pracovný postup vývoja HDI: od návrhu po dodanie

Úspešné uvedenie návrhu HDI do sériovej výroby si vyžaduje navigáciu v podrobnom a sekvenčnom procese.

  • Preskúmanie dizajnu a inžinierstva: Táto počiatočná fáza je kritická. Zahŕňa overenie pravidiel návrhu (DRC), plánovanie vrstvenia vrstiev a výber vhodných materiálov (napr. FR-4 s vysokou Tg pre tepelnú spoľahlivosť). Úzka spolupráca s technickým tímom vášho výrobcu v tejto fáze zabraňuje nákladným oneskoreniam.
  • Sekvenčná laminácia a výroba: HDI dosky sa vyrábajú prostredníctvom viacerých cyklov laminácie. Najprv sa vyrobí jadro, po ktorom nasledujú po sebe nasledujúce vrstvy s mikroviazkami. Procesy ako laserové vŕtanie, presné pokovovanie medením a zobrazovanie vzorov sa opakujú, čo si vyžaduje výnimočné riadenie procesu.
  • Testovanie a zabezpečenie kvality: Vzhľadom na zložitosť je elektrické testovanie (vrátane testovania pomocou lietajúcej sondy alebo upínacieho zariadenia) povinné na overenie sieťovej konektivity a izolácie. Testovanie kontroly impedancie je bežné aj pre vysokorýchlostné konštrukcie.

Poprední výrobcovia optimalizujú tento pracovný postup, aby ponúkli konkurencieschopné dodacie lehoty. Napríklad štruktúrovaný 25-dňový výrobný cyklus pre hromadné objednávky HDI vyvažuje dôkladnú výrobu s potrebami doby uvedenia na trh, zatiaľ čo rýchle 24-hodinové prototypové služby podporujú prvotné overenie návrhu.

Výber materiálu pre spoľahlivosť a výkon HDI

Výber základného materiálu a povrchovej úpravy priamo ovplyvňuje funkčnosť, odolnosť a výťažnosť dosky HDI.

  • Materiály podkladu:
    • Štandardná a vysoká Tg FR-4: Ťažný kôň pre mnohé aplikácie. Kvality s vysokým Tg sú nevyhnutné pre bezolovnaté spájkovanie a operácie v prostrediach s vyššími teplotami.
    • Špecializované lamináty: Pre vysokofrekvenčné/rýchlostné aplikácie (napr. moduly 5G) môžu byť do zostavy integrované nízkostratové materiály ako Rogers alebo špecializovaná uhľovodíková keramika.
    • Flex a Rigid-Flex materiály: Polyimidové fólie sa používajú v oblastiach vyžadujúcich ohýbanie, čo umožňuje inovatívne tvarové faktory v nositeľnej a kompaktnej elektronike.
  • Povrchové úpravy: Povrchová úprava musí byť vhodná pre komponenty s jemným rozstupom. Immersion Gold (ENIG) ponúka plochý povrch vynikajúci na spájkovanie a spájanie drôtov, zatiaľ čo Immersion Silver alebo pokročilé formulácie OSP poskytujú cenovo výhodné alternatívy pre špecifické prípady použitia.

HDI ako inovátor v kľúčových odvetviach

Technológia HDI nie je len typ PCB; ide o strategické riešenie pre inováciu produktov.

  • 5G smartfóny a spotrebiteľské technológie: HDI umožňuje extrémnu miniaturizáciu potrebnú na zabalenie viacerých 5G anténnych modulov, pokročilých procesorov a veľkých batérií do tenkého profilu. Umožňuje použitie techník chip-on-board (COB) a package-on-package (PoP).
  • Vysoká spoľahlivosť letectva a medicíny: V týchto oblastiach je hodnota HDI v spoľahlivosti a hustote výkonu. Umožňuje väčšiu funkčnosť v priestorovo obmedzených schránkach avioniky alebo prenosných lekárskych monitoroch, ktoré často využívajú pevné flexibilné konštrukcie na zaistenie odolnosti.
  • Pokročilá automobilová elektronika: Keďže vozidlá obsahujú viac systémov ADAS (Advanced Driver Assistance Systems) a informačno-zábavného systému vo vozidle, dosky HDI riadia komplexné, vysokorýchlostné prepojenie medzi snímačmi, kamerami a riadiacimi jednotkami, ktoré často vyžaduje súlad s automobilovými štandardmi, ako je IATF 16949.

FAQ

Čo presne definuje dosku ako "HDI" PCB?

HDI PCB je primárne definovaná vyššou hustotou zapojenia na jednotku plochy v porovnaní s tradičnými PCB. To sa dosahuje pomocou špecifických funkcií:

  1. Mikrovias: Použitie slepých a/alebo zapustených priechodov s priemerom typicky ≤ 150 um.
  2. Jemnejšie čiary a medzery: Šírka stopy a vôle 3 mils (0,075 mm) alebo menej.
  3. Vyššia hustota spojovacej podložky: Schopnosť prispôsobiť sa komponentom s veľmi jemným rozstupom (napr. BGA s rozstupom <0,5 mm).
  4. Postupné zostavovanie vrstiev: Často zahŕňa viacero cyklov laminácie na vytvorenie vzájomne prepojených vrstiev.

Doska obsahujúca niekoľko z týchto prvkov, najmä mikrovias, je všeobecne klasifikovaná ako HDI.

Kedy by som mal zvážiť použitie dizajnu HDI na štandardnej viacvrstvovej doske plošných spojov?

Ak váš návrh čelí jednej alebo viacerým z týchto výziev, mali by ste dôkladne zvážiť technológiu HDI:

  • Priestorové obmedzenia: Kryt produktu je veľmi malý (napr. nositeľný, počuteľný, ultratenký smartfón).
  • Komponenty s vysokým počtom kolíkov: Potrebujete vyradiť moderný procesor, FPGA alebo pamäťový čip s jemnou stopou BGA.
  • Požiadavky na vysoký výkon signálu: Pre vynikajúci elektrický výkon potrebujete kratšie, priamejšie signálové cesty (napr. vyššiu rýchlosť, menej presluchov).
  • Zvýšená funkčnosť v rovnakej veľkosti: Potrebujete pridať významné nové funkcie do produktu bez toho, aby ste zvýšili jeho plochu PCB.

Ak váš dizajn používa iba komponenty s veľkým rozstupom a má dostatok miesta na doske, štandardná viacvrstvová môže byť nákladovo efektívnejšia.

Prečo sú dosky HDI drahšie a ako môžem riadiť náklady?

Zvýšené náklady vyplývajú z:

  • Komplexné procesy: Ďalšie výrobné kroky, ako je sekvenčná laminácia, laserové vŕtanie a presnejšie zobrazovanie.
  • Pokročilé vybavenie: Potreba vysoko presných výrobných a kontrolných strojov.
  • Na začiatku nižšie výnosy: Zložitosť môže viesť k nižším výťažkom výroby, najmä v prípade nových alebo veľmi zložitých návrhov.

Stratégie riadenia nákladov:

  1. Optimalizovať počet vrstiev: Spolupracujte so svojím výrobcom, aby ste použili minimálny potrebný počet vrstiev.
  2. Zjednodušte pomocou štruktúr: Mikrovias používajte len tam, kde je to absolútne nevyhnutné. "1 N 1" stack-up je lacnejší ako "akýkoľvek-vrstvový" HDI.
  3. Dizajn pre spracovateľnosť (DFM): Prísne dodržiavajte pokyny výrobcu DFM, aby ste predišli problémom s výťažnosťou.
  4. Plán pre objem: Jednotkové náklady výrazne klesajú s väčším množstvom objednávok vďaka optimalizovanému využitiu panelov a nastaveniu amortizácie.

Aké sú kľúčové certifikácie, ktoré by som mal hľadať u výrobcu dosiek HDI?

Certifikácie sú zástupcom kontroly procesu a spoľahlivosti výrobcu. Medzi tie najdôležitejšie patria:

  • IATF 16949: Štandard riadenia kvality automobilov. Demonštruje záväzok najvyššej úrovne k systematickej kontrole procesov, sledovateľnosti a neustálemu zlepšovaniu – čo je veľmi cenné aj pre neautomobilové projekty.
  • ISO 9001: Základná certifikácia systému manažérstva kvality.
  • UL uznanie: Zabezpečuje, aby doskové materiály a konštrukcia spĺňali bezpečnostné normy, ktoré sa často vyžadujú pre koncové produkty predávané v mnohých regiónoch.
  • Súlad s normami IPC: Hoci nejde o certifikáciu, dodržiavanie noriem ako IPC-6012 (výkon) a IPC-6018 (HDI) je silným ukazovateľom technickej spôsobilosti.

Výrobca ako Anhui Hongxin Electronic Technology Co., Ltd., ktorý je držiteľom certifikátov IATF 16949, ISO a UL, demonštruje robustný rámec na výrobu spoľahlivých dosiek HDI.

Ako funguje rýchle prototypovanie dosiek HDI s 25-dňovým hromadným výrobným cyklom?

Tento dvojúrovňový prístup je navrhnutý tak, aby podporoval inovácie aj škálovanie:

  1. Rýchle prototypovanie (napr. 24 – 72 hodín): Táto služba využíva zrýchlené plánovanie pre malé panely (často 1-5 kusov). Zameriava sa na overenie dizajnu —kontrola elektrickej konektivity, základnej funkčnosti a vhodnosti. Na dosiahnutie rýchlosti môže použiť mierne uvoľnené tolerancie alebo iné nástroje.
  2. Štruktúrovaná hromadná výroba (napr. 25 dní): Po overení návrhu sa začne plnohodnotná výroba. To zahŕňa finalizáciu a výrobu všetkých špecializovaných nástrojov (laserové vŕtacie pilníky, laminovacie dosky, testovacie prípravky), vykonávanie úplných kontrol DFM a výrobu zákazky na veľkých paneloch s prísnou kontrolou procesu pre optimálnu výťažnosť a konzistenciu. 25-dňový cyklus zahŕňa tento kompletný, optimalizovaný pracovný tok pre objemové objednávky.

Tento model umožňuje spoločnostiam rýchlo opakovať návrhy bez záväzkov a potom bezproblémovo prejsť na spoľahlivý, nákladovo efektívny objemový dodávateľský reťazec.
