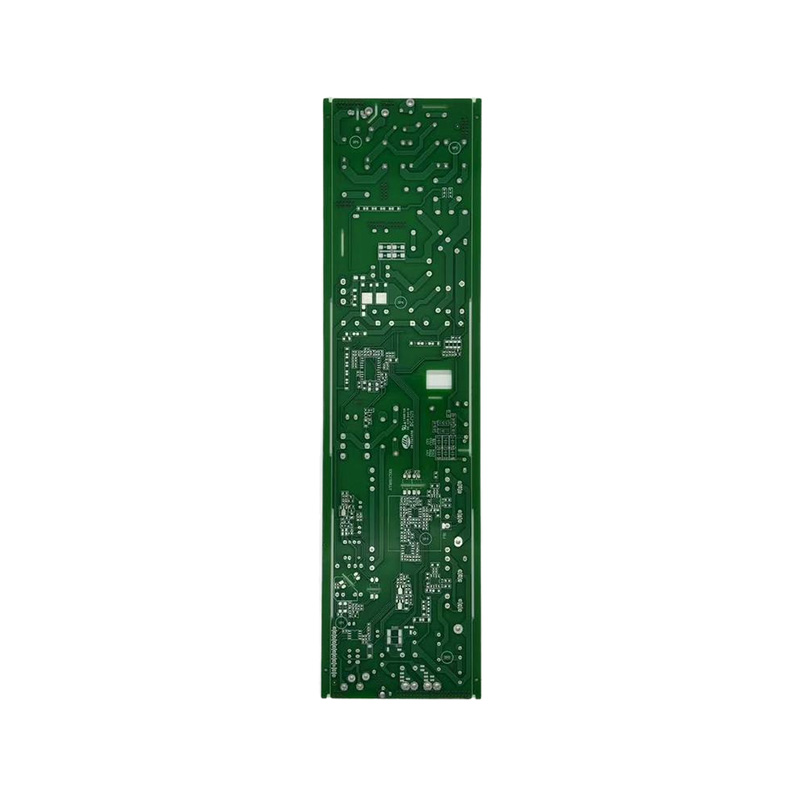

Zákazkové Vysokovýkonná doska plošných spojov

Domov / Produkty / PCB / Vysokovýkonná doska plošných spojov

Vysokovýkonná doska plošných spojov Výrobcovia

Vysokovýkonné dosky plošných spojov sú hnacou silou moderných elektronických zariadení, navrhnutých špeciálne na prenášanie a efektívne rozptyľovanie obrovského tepla generovaného vysokými prúdmi a vysokým napätím. Prekračujú materiálové obmedzenia bežných dosiek plošných spojov a využívajú výber vynikajúcich tepelne vodivých materiálov, ako je hliník, keramika alebo hrubá meď. V kombinácii s hrúbkou medi až 5 oz a zložitou 32-vrstvovou štruktúrou zaisťujú širokú a stabilnú dráhu prúdu. S jemnými stopami 0,075 mm a pomerom hrúbky k otvoru 10:1 dosahujú robustné elektrické prepojenie a odvod tepla v rámci kompaktného pôdorysu. Široko používané v kritických aplikáciách, ako sú priemyselné napájacie zdroje, automobilové pohonné systémy a vysokovýkonné LED osvetlenie, poskytujú solídny základ pre stabilitu a bezpečnosť pri vysokom zaťažení.

O
Anhui Hongxin Electronic Technology Co., Ltd.
Anhui Hongxin Electronic Technology Co., Ltd.
Spoločnosť Anhui Hongxin Electronic Technology Co., Ltd. je Čína Vysokovýkonná doska plošných spojov Výrobcovia a Zákazková Vysokovýkonná doska plošných spojov Spoločnosť. Nachádza sa v čínskom priemyselnom parku DPS, v hospodárskej rozvojovej zóne Guangde, v provincii Anhui. Naša továreň bola založená v októbri 2013, zaberá 20 000 metrov štvorcových a zamestnáva 110 pracovníkov, vrátane viac ako 7 profesionálnych inžinierov s viac ako 15-ročnými skúsenosťami. Produkty spoločnosti zahŕňajú dosky s 1-32 vrstvami, dosky s vysokým Tg, dosky s hrubou meďou, pevno-ohybné dosky, vysokofrekvenčné dosky, hybridné dielektrické laminované dosky, dosky so skrytými priechodmi, dosky na kovovej báze a dosky bez halogénov. K dispozícii je rýchla výroba prototypov vysoko presných DPS, pričom hromadné objednávky jednostranných a obojstranných dosiek sa dodávajú do 6-7 dní, 4-8 vrstvové dosky do 9-20 dní, 10-16 vrstvové dosky do 20-25 dní, 16-32 vrstvové dosky do 25-45 dní, HDI dosky do 25 dní a obojstranné prototypy je možné dodať už do 24 hodín. Sme odhodlaní poskytovať vysokokvalitné výrobky a profesionálne služby zákazníkom po celom svete a máme schopnosť dodávať veľké množstvá aj malé série. Procesy povrchovej úpravy našich výrobkov sú kompletný. Typy základných materiálov zahŕňajú FR-1, 22F, CEM-1, CEM-3, FR-4 (s vysokým Tg, bez halogénov atď.), vysokofrekvenčné dosky a kovové substráty. Všetky typy výrobkov získali certifikácie systému manažérstva kvality ISO9001, ISO14001, ISO45001, IATF16949, ako aj bezpečnostné certifikácie UL. Naša predajná sieť siaha od vnútrozemských oblastí po juhovýchodnú Áziu, Európu a Ameriku. V silnej konkurencii na trhu sme vždy získavali vysoké uznanie od zákazníkov.
Certifikát cti
  • NQA
  • Certifikát UL
  • Certifikácia produktu
  • Certifikácia produktu
Správy
Vysokovýkonná doska plošných spojov Odborné znalosti z odvetvia

Engineering for Efficiency: Komplexný sprievodca technológiou Vysokovýkonná doska plošných spojov

V oblasti modernej elektroniky je hospodárne a spoľahlivé hospodárenie s významnou elektrickou energiou prvoradé. The Vysokovýkonná doska plošných spojov je inžinierskym základom pre takéto aplikácie, od osvetlenia LED a napájacích zdrojov až po meniče elektrických vozidiel a riadenie priemyselných motorov. Na rozdiel od štandardných dosiek plošných spojov sú tieto špecializované dosky plošných spojov navrhnuté tak, aby zvládali vysoké prúdy, odvádzali značné teplo a spoľahlivo fungovali pri náročnom elektrickom a tepelnom namáhaní. Táto príručka sa ponorí do kritických aspektov dizajnu, materiálovej vedy a výrobných procesov, ktoré definujú vysokovýkonnú výkonovú elektroniku.

Tepelný manažment: jadro dizajnu vysokovýkonných dosiek plošných spojov

Primárnou výzvou v akejkoľvek aplikácii s vysokým výkonom je teplo. Nadmerné teplo degraduje komponenty, znižuje životnosť a môže spôsobiť katastrofálne zlyhanie. Preto efektívny tepelný manažment nie je len vlastnosťou, ale nevyhnutnosťou.

Kľúčové parametre tepelného dizajnu

  • Hrúbka medi: Merané v unciach na štvorcovú stopu (oz/ft²), hrubšie medené stopy prenášajú viac prúdu s menším odporovým ohrevom. Štandardné dosky používajú 1 oz (35 µm), zatiaľ čo vysokovýkonné dosky bežne používajú 3 oz (105 µm) až 12 oz (420 µm) alebo viac.
  • Tepelná vodivosť podkladu: Schopnosť materiálu odvádzať teplo od komponentov. Štandardný FR-4 má nízku tepelnú vodivosť (~0,3-0,4 W/mK), zatiaľ čo dosky s kovovým jadrom sú oveľa lepšie.
  • Tepelné cez polia: Pokovované priechodné otvory umiestnené pod horúcimi komponentmi na prenos tepla z povrchovej vrstvy do vnútorných vrstiev alebo do špeciálneho chladiča.
Typ substrátu Typická tepelná vodivosť (W/mK) Najlepší prípad použitia
Štandardné FR-4 0,3 - 0,4 Aplikácie s nízkym až stredným výkonom, citlivé na náklady.
Hliníkové jadro (MCPCB) 1,0 - 2,5 Vysokovýkonné LED diódy, automobilové osvetlenie, napájacie zdroje.
Medené jadro 380 - 400 Aplikácie s extrémne vysokým výkonom alebo vysokou hustotou, kde sa teplo musí šíriť rýchlo.
Keramický substrát (AlN, Al2O3) 20 - 200 Vysokofrekvenčné vysokofrekvenčné výkonové zosilňovače, letectvo a aplikácie s vysokou spoľahlivosťou.

Výber materiálu a elektrické úvahy

Okrem tepelných vlastností, výber materiálov a dizajnu určuje elektrický výkon a dlhodobú spoľahlivosť dosky.

  • Aktuálna nosnosť: Určené hrúbkou medi, šírkou stopy a prípustným nárastom teploty. Inžinieri používajú tabuľky IPC-2152 na výpočet požadovanej plochy prierezu pre daný prúd.
  • Dielektrická pevnosť: Schopnosť izolačných vrstiev odolávať vysokému napätiu bez poruchy. Toto je kritické pri výkonových meničoch a meničoch.
  • Stabilita materiálu: Materiály s vysokou Tg (teplota prechodu skla) sú nevyhnutné, aby sa zabránilo deformácii dosky alebo delaminácii počas spájkovania a prevádzky pri vysokej teplote. Pre náročné aplikácie je bežná teplota Tg 170°C alebo vyššia.

Výrobcovia ako Anhui Hongxin Electronic Technology Co., Ltd. ponúkajú širokú škálu materiálov vrátane high-Tg FR-4, kovových substrátov a špecializovaných laminátov, čo umožňuje inžinierom zvoliť optimálnu rovnováhu tepelných, elektrických a mechanických vlastností pre ich špecifický dizajn.

Dokonalosť výroby a zabezpečenie kvality

Výroba spoľahlivej High Power PCB vyžaduje pokročilé výrobné možnosti a prísny systém kontroly kvality. Proces zahŕňa presnú kontrolu tlaku laminácie, hrúbky medeného pokovovania a presnosti vŕtania na vytvorenie robustných tepelných priechodov a viacvrstvových štruktúr.

Pri kritických aplikáciách, akými sú napríklad aplikácie v automobilovom priemysle, je dodržiavanie medzinárodných noriem nemenné. Certifikácie ako IATF 16949 preukázať záväzok výrobcu ku kvalite, konzistentnosti a neustálemu zlepšovaniu. ďalej UL certifikácia zabezpečuje, že výrobok spĺňa prísne normy bezpečnosti a horľavosti. Portfólio certifikácií spoločnosti Anhui Hongxin Electronic Technology Co., Ltd., vrátane ISO9001, ISO14001, ISO45001, IATF16949 a UL, podčiarkuje jej schopnosť dodávať vysoko spoľahlivé vysokovýkonné PCB globálnej zákazníckej základni.

FAQ

Aký je hlavný rozdiel medzi štandardnou doskou plošných spojov a vysokovýkonnou doskou plošných spojov?

Hlavný rozdiel spočíva v ich dizajnovom zameraní a materiálovom zložení. Štandardná doska plošných spojov je optimalizovaná pre integritu signálu v nízkoprúdových aplikáciách. A High Power PCB je navrhnutý tak, aby zvládal dve hlavné výzvy: vysoký prúd a významnú produkciu tepla. To sa dosiahne prostredníctvom:

  • Hrubšia meď: Použitie 3oz, 6oz alebo dokonca hrubšej medi na zníženie odporu a zvládnutie vysokých prúdov bez prehriatia.
  • Tepelne vodivé substráty: Použitie kovového jadra (hliník alebo meď) alebo iných špecializovaných materiálov, ktoré slúžia ako vstavaný chladič.
  • Robustná konštrukcia: Dizajn, ktorý zahŕňa funkcie ako tepelné priechody a väčšie veľkosti podložiek na zlepšenie odvodu tepla a spoľahlivosti spájkovania komponentov.

High Power PCB je v podstate účelová platforma tepelného a elektrického manažmentu.

Kedy by som si mal vybrať PCB s hliníkovým jadrom pred štandardným PCB FR-4?

Mali by ste si vybrať PCB s hliníkovým jadrom (MCPCB), ak váš návrh zahŕňa komponenty, ktoré generujú značné množstvo tepla, ktoré je potrebné efektívne odviesť. Medzi kľúčové ukazovatele patria:

  • Vysokovýkonné LED diódy: Toto je najbežnejšia aplikácia. MCPCB sú nevyhnutné na udržanie teploty prechodu LED, ktorá priamo ovplyvňuje ich jas, konzistenciu farieb a životnosť.
  • Obvody na premenu výkonu: Na spínanie regulátorov, motorových ovládačov a napájacích zdrojov, kde komponenty ako MOSFET a induktory odvádzajú značné teplo.
  • Dizajn s obmedzeným priestorom: Ak nemôžete umiestniť veľký chladič, MCPCB integruje funkciu šírenia tepla priamo do dosky, čím šetrí miesto a zjednodušuje montáž.

Ak je vaša aplikácia určená výlučne na logické alebo nízkoenergetické spracovanie signálu, štandardná doska FR-4 je cenovo výhodnejšia. Výber je diktovaný tepelným rozpočtom vášho návrhu.

Ako hrúbka medi ovplyvňuje výkon vysokovýkonnej dosky plošných spojov?

Hrúbka medi je kritickým parametrom, ktorý priamo ovplyvňuje výkon vysokovýkonnej dosky plošných spojov dvoma kľúčovými spôsobmi: prúdovou zaťažiteľnosťou a rozptylom tepla.

  • Aktuálna nosnosť: Širšia a hrubšia medená stopa má nižší elektrický odpor. Podľa Ohmovho zákona (P = I²R) nižší odpor znamená, že sa pri danom prúde stratí menej energie ako teplo. Hrubšia meď umožňuje bezpečne viesť vyššie prúdy bez prekročenia teplotných limitov dosky. Napríklad 6oz stopa môže prenášať podstatne viac prúdu ako 1oz stopa rovnakej šírky.
  • Šírenie tepla: Meď je vynikajúci vodič tepla. Hrubá medená vrstva funguje ako rozdeľovač tepla, ktorý rozvádza teplo z horúceho komponentu (ako výkonový IC) na väčšiu plochu PCB. Tým sa znižuje teplota „hot spot“ a celá doska je efektívnejšia pri prenose tepla do okolitého prostredia alebo chladiča.

Výber správnej hrúbky medi je základným kompromisom medzi výkonom, nákladmi a zložitosťou výroby.

Aké konštrukčné prvky sú kľúčové pre zabezpečenie dlhodobej spoľahlivosti High Power PCB?

Zabezpečenie dlhodobej spoľahlivosti vo vysokovýkonnej doske plošných spojov si vyžaduje proaktívny dizajn na zmiernenie namáhania vysokého prúdu a tepelného cyklovania. Medzi kľúčové vlastnosti patrí:

  • Tepelné úľavové podložky: Pre komponenty s priechodnými otvormi pripojené k veľkým medeným rovinám (ako je zem alebo napájanie) sa používajú tepelné odľahčovacie spojenia. Znižujú efekt priameho chladiča počas spájkovania, zaisťujú dobrý spájkovaný spoj a zároveň poskytujú dobré elektrické a tepelné spojenie počas prevádzky.
  • Adekvátna veľkosť a pokovovanie: Tepelné priechody musia byť dostatočne veľké a musia mať dostatočnú hrúbku medeného pokovovania, aby účinne prenášali teplo. Pre aplikácie s vysokou spoľahlivosťou môže plnenie a zakrytie spájkou alebo epoxidom zabrániť vniknutiu vlhkosti a zlepšiť prenos tepla.
  • Konformný náter: Aplikácia ochranného chemického náteru môže chrániť dosku pred vlhkosťou, prachom a chemickými nečistotami, čo je obzvlášť dôležité v drsnom priemyselnom alebo automobilovom prostredí.
  • Výber materiálu: Použitie materiálov s vysokým Tg a nízkym koeficientom tepelnej rozťažnosti (CTE) znižuje mechanické namáhanie priechodov a komponentov počas kolísania teplôt, čím sa predchádza vzniku trhlín a delaminácie v priebehu času.

Tieto vlastnosti v kombinácii s výrobou v rámci systému kvality, ako je IATF 16949, sú nevyhnutné na vytvorenie vysokovýkonnej dosky plošných spojov, ktorá vydrží roky v teréne.
