Zákazkové PCB s medeným jadrom

Domov / Produkty / PCB / PCB s medeným jadrom

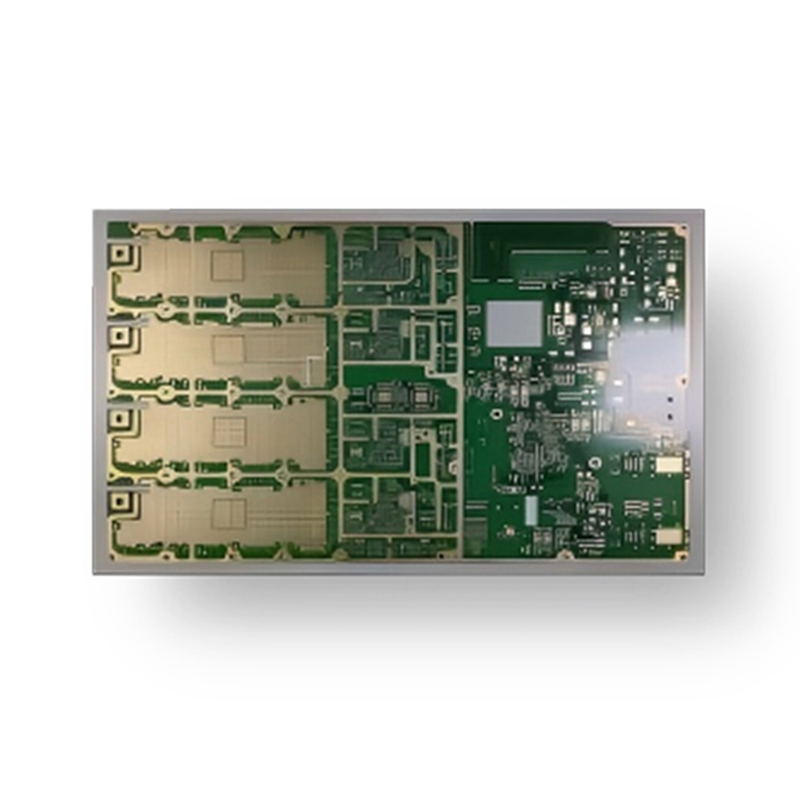

PCB s medeným jadrom Výrobcovia

Dosky plošných spojov na báze medi sú dosky plošných spojov s meďou ako jadrovou vrstvou na odvádzanie tepla. Ich hlavná hodnota spočíva v ich vynikajúcich schopnostiach tepelného manažmentu. Vďaka tesnej integrácii medenej základne s izoláciou a vrstvami obvodov môže táto štruktúra rýchlo viesť a rovnomerne odvádzať teplo generované vysokovýkonnými komponentmi, čím účinne zabraňuje lokálnemu prehrievaniu a zabezpečuje stabilnú prevádzku a dlhú životnosť zariadenia v extrémnych podmienkach napájania. Tento typ dosky podporuje zložité návrhy s až 32 vrstvami a môže dosiahnuť ultrajemné línie 3 mils (0,075 mm) v rozsahu hrúbky dosky 0,3 až 6 mm. Jeho výkonná schopnosť vŕtania s pomerom strán 10:1 umožňuje prepojenie s vysokou hustotou. Vďaka rôznym procesom povrchovej úpravy, od cínového striekania až po zlato ponorené do niklu, sú dosky plošných spojov na báze medi obzvlášť vhodné ako nosné prvky vo vysokovýkonnom LED osvetlení, automobilových napájacích moduloch a ovládačoch priemyselných pohonov a sú ideálnym riešením na riešenie problémov s rozptylom tepla vysokovýkonných obvodov.

O
Anhui Hongxin Electronic Technology Co., Ltd.
Anhui Hongxin Electronic Technology Co., Ltd.
Spoločnosť Anhui Hongxin Electronic Technology Co., Ltd. je Čína PCB s medeným jadrom Výrobcovia a Zákazková PCB s medeným jadrom Spoločnosť. Nachádza sa v čínskom priemyselnom parku DPS, v hospodárskej rozvojovej zóne Guangde, v provincii Anhui. Naša továreň bola založená v októbri 2013, zaberá 20 000 metrov štvorcových a zamestnáva 110 pracovníkov, vrátane viac ako 7 profesionálnych inžinierov s viac ako 15-ročnými skúsenosťami. Produkty spoločnosti zahŕňajú dosky s 1-32 vrstvami, dosky s vysokým Tg, dosky s hrubou meďou, pevno-ohybné dosky, vysokofrekvenčné dosky, hybridné dielektrické laminované dosky, dosky so skrytými priechodmi, dosky na kovovej báze a dosky bez halogénov. K dispozícii je rýchla výroba prototypov vysoko presných DPS, pričom hromadné objednávky jednostranných a obojstranných dosiek sa dodávajú do 6-7 dní, 4-8 vrstvové dosky do 9-20 dní, 10-16 vrstvové dosky do 20-25 dní, 16-32 vrstvové dosky do 25-45 dní, HDI dosky do 25 dní a obojstranné prototypy je možné dodať už do 24 hodín. Sme odhodlaní poskytovať vysokokvalitné výrobky a profesionálne služby zákazníkom po celom svete a máme schopnosť dodávať veľké množstvá aj malé série. Procesy povrchovej úpravy našich výrobkov sú kompletný. Typy základných materiálov zahŕňajú FR-1, 22F, CEM-1, CEM-3, FR-4 (s vysokým Tg, bez halogénov atď.), vysokofrekvenčné dosky a kovové substráty. Všetky typy výrobkov získali certifikácie systému manažérstva kvality ISO9001, ISO14001, ISO45001, IATF16949, ako aj bezpečnostné certifikácie UL. Naša predajná sieť siaha od vnútrozemských oblastí po juhovýchodnú Áziu, Európu a Ameriku. V silnej konkurencii na trhu sme vždy získavali vysoké uznanie od zákazníkov.
Certifikát cti
  • NQA
  • Certifikát UL
  • Certifikácia produktu
  • Certifikácia produktu
Správy
PCB s medeným jadrom Odborné znalosti z odvetvia

Prečo je PCB s medeným jadrom preferovanou voľbou pre vysokovýkonnú elektroniku?

Úvod: Od nosiča obvodu k hlavnému výkonnostnému komponentu

V dnešnom svete neustále sa zvyšujúcej hustoty výkonu a trendov miniaturizácie dosky plošných spojov už nie sú len „nosiče obvodov“, ale základné komponenty, ktoré priamo ovplyvňujú účinnosť odvádzania tepla, stabilitu systému a životnosť produktu. Najmä v nových energetických vozidlách, priemyselných zdrojoch napájania, LED osvetlení a špičkových komunikačných zariadeniach tradičné substráty FR-4 čoraz viac odhaľujú svoje tepelné obmedzenia.

Práve na tomto technologickom pozadí PCB s medeným jadrom sa stal preferovanou voľbou pre stále viac inžinierov, ktorí hľadajú vyššiu spoľahlivosť a výkon.

I. Esencia medeného jadra PCB: viac než len „nahradiť meďou“

Doska plošných spojov s medeným jadrom je typická doska plošných spojov s kovovým jadrom (MCPCB). Na rozdiel od bežných hliníkových substrátov, jeho jadrová vrstva využíva meď vysokej čistoty, ktorá poskytuje výrazne vyššiu tepelnú vodivosť a elektrickú stabilitu.

Základná štruktúra PCB s medeným jadrom

  • Medená základná vrstva : Zodpovedá za rýchly odvod tepla a silnú mechanickú podporu.
  • Dielektrická vrstva s vysokou tepelnou vodivosťou : Účinne prenáša teplo pri zachovaní vysokého napätia.
  • Obvodová vrstva medenej fólie : Umožňuje stabilný prenos signálu a energie.

Vo vysokovýkonných aplikáciách platí, že čím kratšia je cesta prenosu tepla z komponentov → medená fólia → dielektrická vrstva → medená základňa → systém odvodu tepla, tým vyššia je celková spoľahlivosť systému. Medené substráty ponúkajú v tomto smere prirodzenú výhodu.

II. Prečo sa PCB s medeným jadrom považuje za „ultimátne riešenie“ pre vysokovýkonné návrhy?

1. Základný rozdiel v tepelnej vodivosti

Meď má tepelnú vodivosť približne 390–400 W/m·K ďaleko prevyšuje hliník (asi 200 W/m·K) a FR-4 (menej ako 1 W/m·K). Za rovnakých podmienok medené substráty odvádzajú teplo rýchlejšie a rovnomernejšie, čím účinne zabraňujú lokalizovaným horúcim miestam.

2. Silnejšia schopnosť prenášať prúd a odolnosť proti nárazu

Často sa kombinujú medené substráty s technológia hrubej medi (2 oz – 10 oz alebo vyššia) . Vďaka tomu sú ideálne pre aplikácie s vysokým prúdom a vysokým impulzom, čím sa výrazne znižuje nárast teploty vedenia, elektrické straty a riziko zlyhania.

3. Vysoká spoľahlivosť v drsnom prostredí

V podmienkach, ako sú vysoké teploty, silné vibrácie a časté tepelné cykly, medené substráty vykazujú vynikajúcu mechanickú pevnosť a tepelnú stabilitu. To je dôvod, prečo sú široko používané v automobilovej elektroniky a priemyselné riadiace systémy .

III. Hĺbková analýza bežných aplikačných scenárov

  • Nové energetické vozidlá : Motorové pohony, elektronické riadiace jednotky (ECU), palubné nabíjacie moduly.
  • Priemyselné napájacie zdroje a meniče : Výkonové moduly IGBT a MOSFET.
  • Vysokovýkonné LED osvetlenie : Pouličné osvetlenie, scénické osvetlenie, záhradnícke osvetlenie.
  • Komunikačné a serverové vybavenie : Výkonové zosilňovače a dosky kritického tepelného manažmentu.
  • Vojenská a vysoko spoľahlivá elektronika : Aplikácie s extrémne vysokými nárokmi na životnosť a prevádzkovú stabilitu.

Kdekoľvek odvod tepla a aktuálna kapacita sa stávajú prekážkami v dizajne, dosky s medeným jadrom sú často najefektívnejším a najspoľahlivejším riešením.

IV. Skutočné technické výzvy vo výrobe PCB s medeným jadrom

1. Hrubé leptanie medi a kontrola šírky čiary

S rastúcou hrúbkou medi sa leptanie stáva zložitejším. Udržiavanie presnej šírky čiary a zároveň predchádzanie podrezaniu si vyžaduje pokročilé vybavenie a dobre kontrolované procesy.

2. Výkonová rovnováha dielektrickej vrstvy

Dielektrická vrstva musí súčasne poskytovať vysoká tepelná vodivosť , odolnosť proti vysokému napätiu a nízka dielektrická strata . To kladie prísne požiadavky na výber materiálu a technológiu laminácie.

3. Tepelné napätie a kontrola deformácie

Významné rozdiely v koeficientoch tepelnej rozťažnosti medzi meďou a izolačnými materiálmi môžu viesť k deformácii alebo delaminácii počas opakovaných tepelných cyklov, ak nie sú správne riadené.

4. Výťažok a konzistencia

PCB s medeným jadrom sa zvyčajne používajú v špičkových aplikáciách, kde sú konzistentnosť šarží, dlhodobá spoľahlivosť a prísna kontrola kvality oveľa kritickejšie ako v prípade bežných PCB.

V. Ako elektronická technológia Anhui Hongxin zabezpečuje kvalitu medeného jadra PCB

Založená v roku 2013, Anhui Hongxin Electronic Technology Co., Ltd. sa dôsledne zameriava na výrobu PCB strednej až vyššej triedy. Nazhromaždili sme rozsiahle odborné znalosti v oblasti PCB s medeným jadrom, hrubých medených dosiek a substrátov na báze kovu.

Naše kľúčové výhody

  • Možnosť výroby 1–32 vrstvových PCB , od jednoduchých dosiek až po zložité konštrukcie s vysokou spoľahlivosťou.
  • Rozsiahle skúsenosti s hromadnou výrobou s PCB na báze kovu, hrubé medené dosky, vysoko-Tg a vysokofrekvenčné materiály .
  • Koniec 7 profesionálnych inžinierov s viac ako 15-ročnými skúsenosťami poskytovanie podpory DFM a optimalizácie procesov.
  • Kompletný sortiment procesy povrchovej úpravy na splnenie rôznych požiadaviek aplikácie.
  • Podpora pre rýchle prototypovanie a stabilná hromadná výroba súčasne.
  • Obojstranné prototypy DPS doručiteľné tak rýchlo ako 24 hodín .
  • Jasné a kontrolovateľné dodacie lehoty pre viacvrstvové PCB.
  • Certifikované od ISO9001, ISO14001, ISO45001, IATF16949 a UL .

Nachádzame sa v čínskom priemyselnom parku PCB a kombinujeme efektivitu výroby s konzistentnou kvalitou. Naše výrobky sa vyvážajú do juhovýchodnej Ázie, Európy a Ameriky, čím si získavajú dlhodobú dôveru globálnych zákazníkov.

FAQ: Často kladené otázky o PCB s medeným jadrom

Q1: Medené substráty sú drahé. Stojí im to za to?

áno. Vo vysokovýkonných aplikáciách PCB s medeným jadrom výrazne zlepšujú spoľahlivosť a znižujú dlhodobé náklady na údržbu, čo vedie k lepšej celkovej nákladovej efektívnosti.

Q2: Môžu byť PCB s medeným jadrom navrhnuté ako viacvrstvové alebo hybridné štruktúry?

Áno, ale výrobný proces je zložitý a vyžaduje si dodávateľa so silnými skúsenosťami v technológiách viacvrstvových a kovových jadier PCB.

Q3: Sú PCB s medeným jadrom vhodné pre malosériové projekty výskumu a vývoja?

Absolútne. Rýchle prototypovanie umožňuje včasné overenie tepelného výkonu a realizovateľnosti návrhu.

Q4: Podporuje Anhui Hongxin globálnych zákazníkov?

áno. Poskytujeme služby zákazníkom po celom svete so stabilným vývozom do juhovýchodnej Ázie, Európy a Ameriky.

Ako sa elektronické systémy neustále vyvíjajú smerom k vyššej hustote výkonu, vyššej integrácii a vyššej spoľahlivosti, PCB s medeným jadrom sa stali nepostrádateľnou technológiou. Výber výrobného partnera, ktorý skutočne rozumie návrhu a výrobe PCB s medeným jadrom, je kritickým krokom smerom k dlhodobej konkurencieschopnosti produktu.
