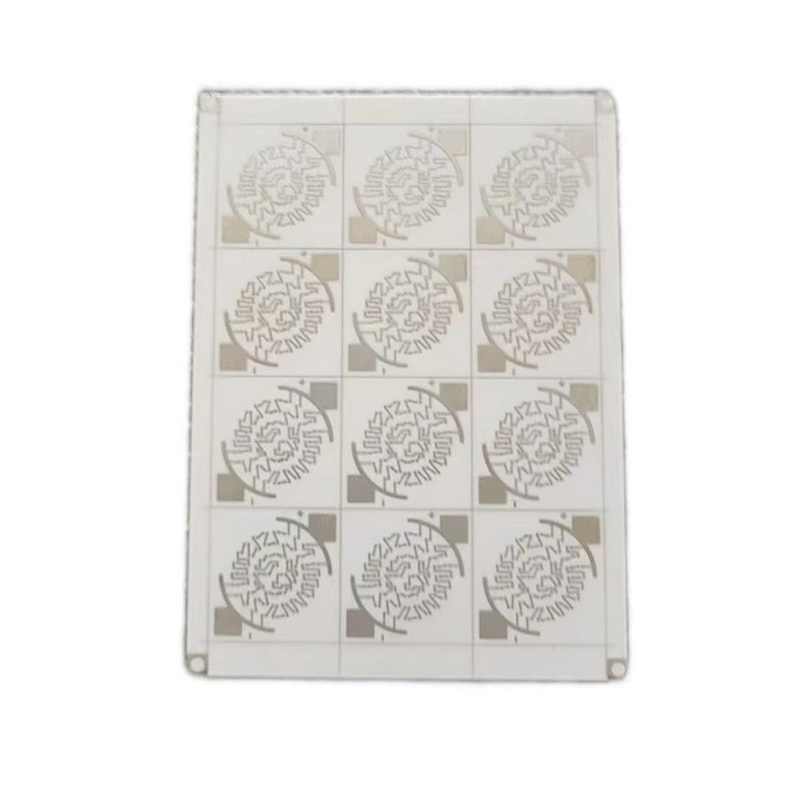

Keramické PCB využívajú keramické substráty, ako je oxid hlinitý (Al2O3) alebo nitrid hliníka (AlN). Pýšia sa ultra vysokou tepelnou vodivosťou (15-320W/mK), vynikajúcou izoláciou a výnimočne vysokou teplotnou odolnosťou (schopnou odolávať teplotám presahujúcim 1000 °C), vďaka čomu sú ideálne pre aplikácie v extrémnych prostrediach. Ich koeficient tepelnej rozťažnosti sa tesne zhoduje s koeficientom polovodičových čipov, čím efektívne rieši problémy s rozptylom tepla vysokofrekvenčných zariadení s vysokým výkonom. Sú široko používané v špičkových aplikáciách, ako sú základňové stanice 5G komunikácie, letecká elektronika, vysokovýkonné LED diódy, automobilová elektronika a lekárske laserové zariadenia. Keramické substráty so svojou výnimočnou chemickou stabilitou a vysokofrekvenčnými charakteristikami demonštrujú nenahraditeľné výkonnostné výhody v aplikáciách, ako je napríklad milimetrový radar a balenie výkonových modulov, čo z nich robí kľúčový prvok umožňujúci miniaturizáciu a vysokú spoľahlivosť špičkových elektronických systémov.
| Materiály | FR-4, hliník, keramika, kov, meď, vysokofrekvenčné, rigid-flex, bez halogénov |
| Hrúbka dosky | 0,3-6 mm |
| Hrúbka medi | 0,5 oz - 5 oz |
| Vrstvy | 1-32 |
| Miesto pôvodu | Anhui, Čína |
| Povrchová úprava | Štandardné HASL, bezolovnaté HASL, OSP, imerzný nikel/zlato, modré lepidlo, imerzné striebro, imerzný cín |
| Minimálna clona | 0,25 mm |
| Minimálna šírka stopy | 3 mil (0,075 mm) |
| Minimálna vzdialenosť medzi stopami | 0,075 mm |
| Hrúbka dosky to aperture ratio | 10:1 |
