Jedno, dvoj a viacvrstvové PCB: typy a ako si vybrať

Jednostranné dosky plošných spojov sú správnou voľbou pre jednoduché, nízkonákladové aplikácie; obojstranné PCB vyhovujú miernej zložitosti s rozpočtovými obmedzeniami; a viacvrstvové PCB sú nevyhnutné pre vysokohustotné, vysokorýchlostné alebo na hluk citlivé návrhy. Tieto tri typy PCB predstavujú pokrok v zložitosti výroby, schopnostiach a nákladoch – každý s jasne definovaným súborom aplikácií, kde prináša najlepší výsledok. Jednostranná doska, ktorá stojí 0,50 USD na výrobu je správnym inžinierskym a komerčným rozhodnutím pre základný LED ovládač; tá istá doska by bola nepraktickým východiskovým bodom pre 5G modem. Pochopenie štrukturálnych, elektrických a výrobných rozdielov medzi týmito tromi kategóriami je základom pre správne rozhodnutia PCB od najskoršieho štádia návrhu.

Ako počet vrstiev PCB definuje schopnosť

Doska s plošnými spojmi je laminovaná štruktúra vodivých medených vrstiev oddelených izolačným podkladovým materiálom – najčastejšie skloepoxidovým laminátom FR4. Počet medených vrstiev určuje, koľko nezávislých smerovacích kanálov existuje na doske, čo zase určuje hustotu smerovania, integritu signálu, kvalitu distribúcie energie a výkon elektromagnetickej kompatibility (EMC).

Každá z troch základných konfigurácií vrstiev predstavuje odlišnú úroveň inžinierskych schopností:

• Jednostranná doska plošných spojov (1 medená vrstva): Všetky vodivé stopy sú na jednej strane substrátu. Montáž komponentov a vedenie trasy zaberajú rovnakú rovinu, čím sa obmedzuje hustota smerovania na to, čo sa dá dosiahnuť bez kríženia.
• Obojstranná doska plošných spojov (2 medené vrstvy): Stopy medi existujú na oboch stranách substrátu, prepojené cez pokovované otvory (PTH). Komponenty môžu byť namontované na jednej alebo oboch stranách, čím sa kapacita smerovania v porovnaní s jednostrannými doskami zhruba zdvojnásobí.
• Viacvrstvová doska plošných spojov (4 medené vrstvy): Viacnásobné medené vrstvy sú laminované do jednej štruktúry dosky s vnútornými vrstvami smerovania, vyhradenými napájacími rovinami a zemnými plochami. Počet vrstiev sa pohybuje od 4 do 50 v pokročilých aplikáciách, s 4, 6, 8 a 10 vrstiev sú najbežnejšie komerčné konfigurácie.

Úloha materiálu substrátu

Všetky tri typy PCB používajú rovnaké možnosti základného substrátu, aj keď výber materiálu sa stáva kritickejším so zvyšujúcim sa počtom vrstiev. FR4 (sklom vystužený epoxid, Tg 130–170 °C) je štandardom pre väčšinu komerčných a priemyselných aplikácií. Vysokofrekvenčné návrhy vyššie 1 GHz stále viac vyžadujú nízkostratové lamináty, ako je Rogers 4003C (dielektrická konštanta εr = 3,55, stratová tangenta 0,0027) alebo Isola IS680 na udržanie integrity signálu vo viacerých vrstvách – čo je faktor, ktorý sa pri väčšine jednostranných aplikácií nevyskytuje.

Jednostranná doska plošných spojov : Štruktúra, silné stránky a ideálne aplikácie

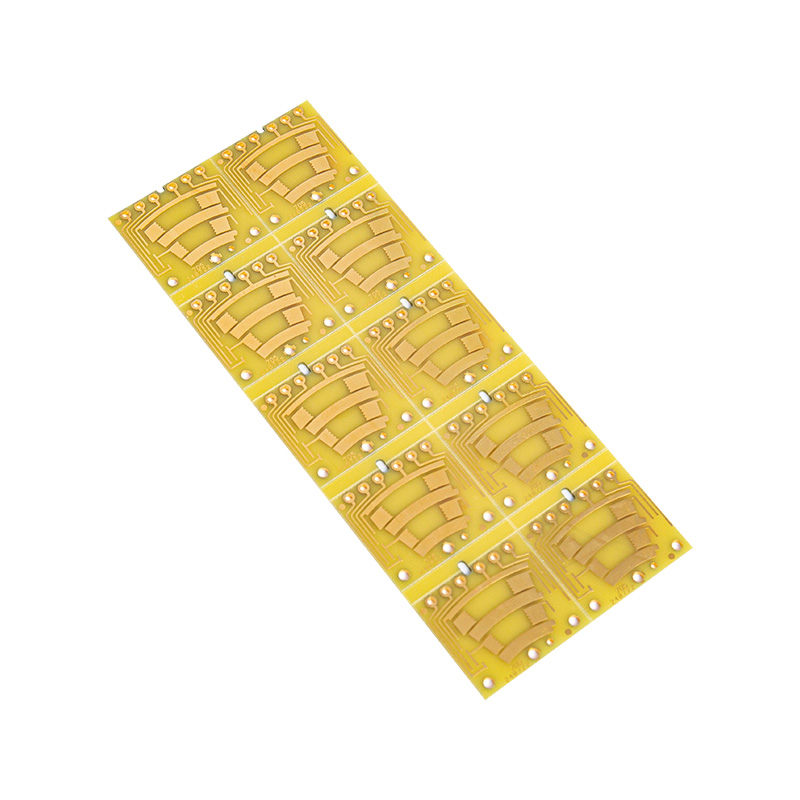

Jednostranná doska plošných spojov má jednu vrstvu medenej fólie prilepenú na jednu stranu izolačného substrátu. Komponenty sú zvyčajne namontované na medenej strane (pri komponentoch s priechodnými otvormi prechádzajú olovené vodiče cez dosku a sú spájkované na medenej strane) alebo na strane holého substrátu s SMD komponentmi prispájkovanými na medené podložky na opačnej strane.

Výrobný proces a výhodná cena

Jednostranné dosky sa vyrábajú jednoduchým subtraktívnym procesom: substrát pokrytý meďou je potiahnutý fotorezistom, exponovaný cez film s obvodovým vzorom, vyvolaný a leptaný, aby sa odstránila nežiaduca meď. Absencia pokovovania s priechodnými otvormi, laminácie vnútornej vrstvy a viacnásobných operácií zarovnávania robí z jednostranných PCB najjednoduchší a najlacnejší typ PCB na výrobu.

Vo veľkosériovej výrobe (100 000 kusov) je možné vyrobiť štandardnú jednostrannú dosku FR4 s rozmermi 100 × 80 mm pre 0,10 – 0,50 USD za jednotku . Táto cenová výhoda je významná pre spotrebnú elektroniku s prísnymi cieľmi kusovníka.

Obmedzenia návrhu jednostranných dosiek

Základným obmedzením jednostranného dizajnu je, že stopy sa nemôžu krížiť bez prepojovacieho drôtu alebo odporu s nulovým ohmom – neexistuje žiadna druhá vrstva, ktorá by smerovala cez existujúcu stopu. To obmedzuje zložitosť obvodu na návrhy, kde môžu byť všetky pripojenia smerované v rovinnej konfigurácii, ktorá sa nekríži. Praktické horné limity pre jednostranné návrhy sú zvyčajne:

• Počet komponentov pod približne 30–50 dielov s priechodnými otvormi alebo SMD komponentov
• Čistý počet pod približne 50 – 80 pripojení
• Žiadne vysokofrekvenčné signálové cesty vyžadujúce riadenú impedanciu alebo tienenie
• Žiadne požiadavky na vyhradené napájacie alebo uzemňovacie plochy

Kde jednostranné PCB Excel

Jednostranné dosky zostávajú vo veľkoobjemovej výrobe v celom rade osvedčených aplikácií:

• Ovládače a ovládače LED osvetlenia: Jednoduché výkonové spínacie obvody s nízkou hustotou komponentov a bez požiadaviek na vysokú frekvenciu
• Základné napájacie dosky: Obvody transformátora, usmerňovača a filtra, ktoré vyžadujú robustnú meď pre napájacie trasy, ale minimálnu zložitosť smerovania signálu
• Diaľkové ovládače a jednoduchá spotrebná elektronika: Kalkulačky, základné hračky a IR diaľkové ovládače, kde je obvod dobre zavedený a dizajn pohonov na minimalizáciu nákladov
• Dosky senzorového rozhrania: Jednoduché analógové klimatizačné obvody pre snímače teploty, tlaku alebo blízkosti v spotrebičoch
• Automobilové relé a poistkové dosky: Vysokoprúdové spínacie obvody, kde na šírke stopy a tepelnom manažmente záleží viac ako na hustote smerovania

Obojstranná doska plošných spojov: Zvýšená hustota a širší rozsah použitia

Obojstranná doska plošných spojov pridáva druhú medenú vrstvu na opačnú stranu substrátu a spája tieto dve vrstvy cez pokovované priechodné otvory (PTH) – medené otvory, ktoré vytvárajú elektrické spojenia medzi hornou a spodnou medenou vrstvou. Tento jediný doplnok zásadne mení dizajnový priestor, ktorý má inžinier k dispozícii.

Pokovované diery: Kľúčová technológia

PTH priechodky sú vyvŕtané cez celú hrúbku dosky a potom galvanicky pokovované meďou na hrúbku steny minimálne 25 µm podľa IPC-6012 triedy 2 (štandardné komerčné) alebo minimálne 20 µm podľa triedy 1. Pokovovanie vytvára spoľahlivé elektrické a mechanické spojenie medzi vrstvami. Cez priemery vrtákov v štandardnom sortimente obojstrannej výroby od 0,2 mm až 6,3 mm , s veľkosťou hotového otvoru o 0,1–0,15 mm menším ako je priemer vrtáka po pokovovaní.

Pridanie výroby PTH pridáva do výrobného procesu chemické nanášanie medi, galvanické pokovovanie a ďalšie kontrolné kroky – zvýšenie jednotkových nákladov približne o 30–60 % oproti jednostranným pri rovnakej veľkosti a objeme dosky, ale poskytuje zhruba dvojnásobnú kapacitu smerovania.

Dizajnové možnosti obojstranných dosiek

• Rozlíšenie kríženia stopy: Akýkoľvek konflikt sledovania na hornej vrstve je možné vyriešiť presunutím na spodnú vrstvu cez cestu, smerovaním pod konfliktné sledovanie a vrátením. Tým sa eliminuje obmedzenie prepojovacieho kábla pri jednostranných prevedeniach.
• Zvýšenie hustoty komponentov: SMD komponenty môžu byť umiestnené na oboch stranách dosky, čím sa potenciálne zdvojnásobí hustota komponentov na rovnakej ploche dosky, čo je kritické pre priemyselné a spotrebiteľské aplikácie s obmedzeným priestorom.
• Čiastočné napájanie a odkazovanie na zem: Jedna vrstva môže byť použitá prevažne na distribúciu napájania a uzemnenia, zatiaľ čo druhá sa stará o smerovanie signálu – zlepšenie oproti jednostranným, ale bez všetkých výhod vyhradených interných rovín.
• Smerovanie signálu so strednou frekvenciou: Obojstranné dosky podporujú riadené impedančné stopy pre signály do približne 100 – 200 MHz so starostlivým dizajnom, aj keď bez referenčnej základnej roviny je riadenie impedancie menej presné ako pri viacvrstvových dizajnoch.

Typické aplikácie pre obojstranné dosky plošných spojov

• Priemyselné riadiace dosky: PLC, ovládače motora, reléová logika a ovládacie panely HVAC, kde sa vyžaduje mierna hustota komponentov a zmiešané smerovanie signál/výkon
• Lekárske nástroje: Diagnostické zariadenia, zariadenia na monitorovanie pacienta a infúzne pumpy, kde je spoľahlivosť kritická, ale frekvencia signálu je stredná
• Elektronika karosérie: Moduly prístrojovej dosky, riadiace jednotky karosérie a zhluky senzorov, kde zložitosť obvodu presahuje jednostranné možnosti, ale neodôvodňuje viacvrstvové náklady
• Výkonová elektronika: Invertory, DC-DC konvertory a dosky UPS, kde súčasne existujú napájacie aj signálové stopy a oddelenie vrchnej/spodnej časti poskytuje výhody usporiadania
• Spotrebná elektronika strednej triedy: Zosilňovače zvuku, sieťové prepínače a ovládače domácej automatizácie

Viacvrstvová doska plošných spojov : Vysoká hustota, vysoký výkon a integrita signálu

Viacvrstvové dosky plošných spojov dosahujú schopnosti, ktoré sú v zásade nedostupné pre jednostranné alebo obojstranné návrhy – nielen prostredníctvom dodatočnej smerovacej kapacity, ale aj kvalitatívne odlišným elektrickým výkonom, ktorý umožňujú vnútorné uzemňovacie roviny, výkonové roviny a smerovanie riadených diferenciálnych párov v tienenom prostredí.

Ako sa vyrábajú viacvrstvové dosky

Viacvrstvová výroba začína jednotlivými obojstrannými jadrami vnútornej vrstvy, z ktorých každé je spracované ako samostatná obojstranná doska (obrázok, leptanie, kontrola). Vnútorné vrstvy sú potom zarovnané pomocou presných registračných kolíkov a laminované spolu s predimpregnovanými (predimpregnovanými epoxidovými sklenenými vláknami) spojovacími vrstvami vo vyhrievanom hydraulickom lise pri 170 – 200 °C a 250 – 400 psi . Po laminácii sa spracujú vonkajšie vrstvy, vŕtanie a pokovovanie PTH spojí všetky vrstvy a doska je hotová.

Presnosť registrácie medzi vrstvami pri vysokokvalitnej viacvrstvovej výrobe je typicky ±75–100 µm , zaistite, aby sa miesta vŕtania zarovnali s medenými podložkami na všetkých vnútorných vrstvách. Pokročilá výroba s laserom vyvŕtanými mikroviažkami dosahuje registráciu v rámci ±25 um pre dosky HDI (High Density Interconnect).

Silové a uzemňovacie roviny: Hlavná viacvrstvová výhoda

Vyhradenie vnútorných vrstiev pevným medeným napájacím a uzemňovacím rovinám poskytuje tri kritické výhody, ktoré sa nedajú replikovať v dvojvrstvových dizajnoch:

• Riadené smerovanie impedancie: Stopy signálu na vonkajších vrstvách s priamo susediacou základnou rovinou (zvyčajne vzdialenosť 0,1–0,2 mm ) tvoria dobre definované prenosové vedenie s vypočítateľnou charakteristickou impedanciou. Mikropásik 50Ω na štandardnej 4-vrstvovej doske vyžaduje šírku stopy približne 0,2–0,3 mm v závislosti od hrúbky dielektrika – dosiahnuteľné a vypočítateľné s presnosťou nedostupnou v dvojvrstvových prevedeniach.
• Výkon rozvodnej siete (PDN): Pevná medená napájacia rovina poskytuje nízkoimpedančné napájanie všetkým komponentom na doske súčasne, čím sa znižuje šum napájacieho zdroja (vlnenie Vdd) a indukčnosť napájacích ciest. Toto je rozhodujúce pre vysokorýchlostné digitálne integrované obvody, ktoré počas spínania odoberajú veľké prechodové prúdy.
• EMI tienenie: Vnútorné uzemňovacie plochy fungujú ako elektromagnetické tienenie medzi vrstvami signálu, čím sa znižuje presluch medzi susednými vrstvami smerovania a obmedzujú sa vyžarované emisie. 4-vrstvová doska zvyčajne dosahuje o 10–15 dB nižšie vyžarované EMI než ekvivalentný 2-vrstvový dizajn pri vysokých frekvenciách – často rozdiel medzi úspešným a neúspešným absolvovaním certifikácie FCC alebo CE.

Stratégia vrstvenia pre bežné konfigurácie

Usporiadanie signálových, napájacích a zemných vrstiev v rámci viacvrstvového zásobníka určuje elektrický výkon dosky. Zlý dizajn stohovania neguje výhody ďalších vrstiev; dobrý dizajn stohovania maximalizuje integritu signálu a výkon PDN v rámci minimálneho počtu vrstiev.

Slepé a zakopané priechody v pokročilých viacvrstvových dizajnoch

Štandardné priechodné otvory vo viacvrstvových doskách spotrebúvajú podložku a protipodložku na každej vrstve, cez ktorú prechádzajú, dokonca aj na vrstvách, ktoré nie sú spojené. V dizajnoch s vysokou hustotou s BGA komponentmi s jemným rozstupom ( Rozstup 0,4-0,5 mm ), priechody s priechodnými otvormi zaberajú príliš veľa miesta na smerovanie. Slepé priechody (spájajúce iba vonkajšie vrstvy s vnútornými vrstvami) a zapustené priechody (spájanie vnútorných vrstiev bez dosiahnutia vonkajšieho povrchu) umožňujú smerovanie vejárovite pod BGA, ktoré priechodné priechody nedokážu dosiahnuť. Tieto technológie pridávajú 30-80% výrobných nákladov ale sú nevyhnutné pre moderné smerovanie procesorov a pamäte s vysokou hustotou.

Aplikácie, ktoré vyžadujú viacvrstvové PCB

• Smartfóny a tablety: 6–10 vrstvové dosky s konštrukciou HDI, BGA s jemným rozstupom a pármi s riadeným rozdielom impedancie pre rozhrania USB 3.x, MIPI a PCIe
• Server a sieťové vybavenie: 8–16 vrstvové dosky smerujúce multigigabitové linky SerDes, pamäťové rozhrania DDR5 a pripojenia PCIe Gen4/Gen5
• Automobilové ADAS a ECU: 6–12 vrstvové dosky v systémoch kritických z hľadiska bezpečnosti vyžadujúcich zhodu s EMC a vysokorýchlostné smerovanie rozhrania senzorov
• 5G základňová stanica a RF elektronika: Zmiešané laminátové viacvrstvové dosky s nízkostratovými RF vrstvami a štandardnými digitálnymi vrstvami FR4 v rovnakom usporiadaní
• Letecká a obranná elektronika: Vysoko spoľahlivé viacvrstvové dosky podľa noriem IPC triedy 3 s laminátmi s rozšíreným teplotným rozsahom

Priame porovnanie: Jednostranné vs obojstranné vs viacvrstvové PCB

Ako si vybrať správny typ PCB pre svoj dizajn

Rozhodovací rámec pre výber typu PCB by mal fungovať cez sériu návrhových obmedzení v poradí podľa priority. Optimalizácia nákladov je platná až po potvrdení splnenia funkčných požiadaviek – výberom jednostrannej dosky na úsporu nákladov a následným zistením, že smerovanie je nemožné, sa stráca viac času a peňazí ako počiatočná úspora.

1. Posúdiť požiadavky na frekvenciu signálu: Ak niektorý signál na doske funguje vyššie 100 MHz , alebo ak nejaké rozhranie vyžaduje riadenú impedanciu (USB 2.0/3.x, HDMI, PCIe, pamäť DDR, RF traces), je potrebná viacvrstvová doska s referenciou základnej roviny. Toto jediné kritérium vylučuje jednostranné a obojstranné dosky pre väčšinu moderných digitálnych dizajnov.
2. Vyhodnoťte počet komponentov a balenie: Ak dizajn obsahuje akýkoľvek komponent BGA, QFN alebo CSP s jemným rozstupom s rozstupom pod 0,8 mm, smerovanie vejárovitého výstupu takmer vždy vyžaduje aspoň 4-vrstvovú dosku. Komponenty BGA s rozstupom pod 0,5 mm zvyčajne vyžadujú HDI so slepými/zapustenými priechodmi bez ohľadu na počet vrstiev.
3. Skontrolujte požiadavky EMC: Návrhy vyžadujúce certifikáciu FCC časť 15 triedy B, CE alebo automobilovú EMC certifikáciu v prítomnosti akýchkoľvek hodín alebo spínacej frekvencie vyššie 30 MHz takmer vždy prejde certifikáciou spoľahlivejšie s viacvrstvovou doskou so správnymi zemnými plochami ako s 2-vrstvovým dizajnom, bez ohľadu na použitý prístup filtrovania.
4. Posúďte zložitosť smerovania: Ak predbežné umiestnenie komponentov a pokus o smerovanie na 2-vrstvovej doske vedie k viac ako 5 – 10 % nezreagovaným spojeniam, alebo si vyžaduje nadmerné kompromisy v dĺžke stopy pre kritické signály, prechod na 4-vrstvovú dosku je ekonomickejší ako ďalšie iterovanie na 2-vrstvovom rozložení.
5. Potvrdenie cieľových objemov a nákladov: Rozhodnutia o počte vrstiev by mali riadiť náklady až po potvrdení, že sú splnené funkčné požiadavky. Pre veľkoobjemové komoditné produkty, kde funkčné požiadavky skutočne spĺňajú jednostranné alebo obojstranné dosky, je cenová výhoda podstatná a stojí za to ju optimalizovať.

Keď je aktualizácia počtu vrstiev ekonomickejšia, ako sa zdá

Bežnou mylnou predstavou je, že výber nižšieho počtu vrstiev vždy znižuje celkové náklady na projekt. V praxi dodatočný inžiniersky čas strávený pri smerovaní hustého dizajnu na príliš málo vrstvách, zväčšenie plochy dosky potrebné na vyriešenie konfliktov smerovania a náklady na opätovné testovanie EMC z neúspešného certifikačného cyklu často prevyšujú rozdiel v nákladoch na výrobu medzi 2-vrstvovou a 4-vrstvovou doskou. 4-vrstvová doska stojí približne 2–2,5× viac ako 2-vrstvová doska pri prototypových množstvách – často rozdiel 30 – 80 $ na dosku – ale vyhnutie sa jednému testovaciemu cyklu EMC ušetrí 5 000 – 20 000 $ na laboratórnych poplatkoch a inžinierskom čase.

Pravidlá návrhu PCB a minimálne veľkosti prvkov podľa typu dosky

Pochopenie minimálnych veľkostí funkcií, ktoré je možné dosiahnuť na každom type PCB, pomáha dizajnérom vyhnúť sa špecifikovaniu rozmerov, ktoré presahujú možnosti ich vybraného výrobcu – čo je častá príčina oneskorenia prototypu a neočakávaného zvýšenia nákladov.

Pred dokončením rozloženia si vždy overte špecifické pravidlá dizajnu u vybraného výrobcu. Možnosti spracovateľov sa líšia a navrhovanie na absolútne minimálne hodnoty uvedené vyššie bez potvrdenia zvyšuje riziko problémov s výnosom a súvisiacich nákladov. Praktickým prístupom je zamerať sa na 130 – 150 % minimálnych hodnôt stanovených výrobcom pre nekritické stopy a priestory, vyhradenie prvkov minimálneho pravidla len pre oblasti, kde sú skutočne potrebné.
