FR-4, RF PCB materiály a kovové jadro PCB: Kompletný sprievodca výberom

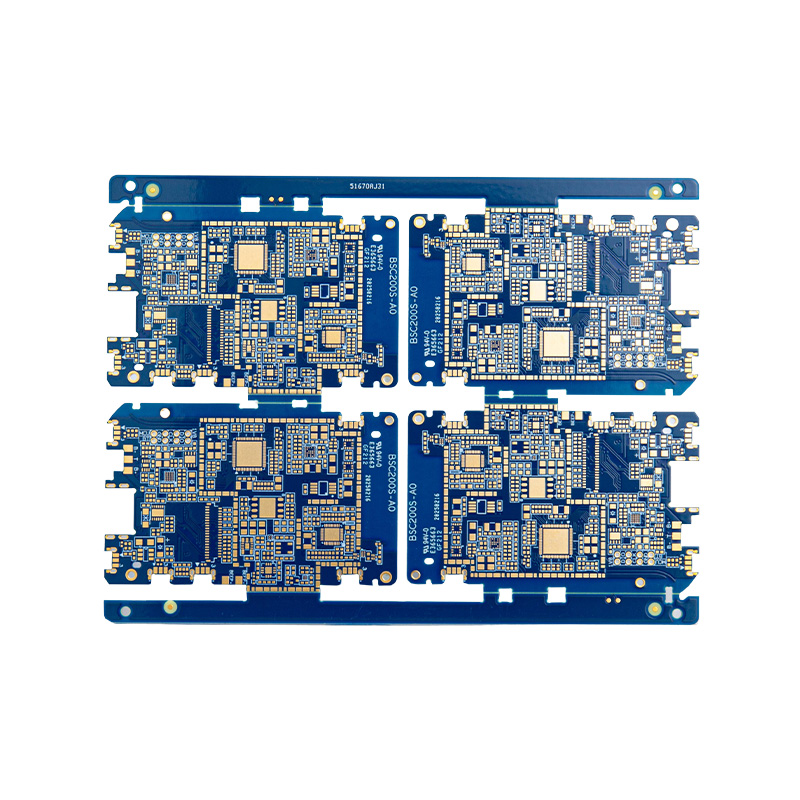

FR-4 PCB Materiál: Vlastnosti, triedy a miesto, kde sa hodí

FR-4 je najpoužívanejší substrát PCB v elektronickom priemysle , ktorá predstavuje väčšinu výroby pevných DPS na celom svete. Je to sklom vystužený epoxidový laminát – tkaná tkanina zo sklenených vlákien spojená spojivom z epoxidovej živice – klasifikovaná podľa normy NEMA LW 553. Označenie „FR“ znamená spomaľovač horenia; Dosky FR-4 sú samozhášavé po odstránení zdroja vznietenia a spĺňajú požiadavky UL 94 V-0 na horľavosť.

Kľúčové elektrické a mechanické vlastnosti štandardu FR-4:

• Dielektrická konštanta (Dk): 4,2–4,8 pri 1 MHz – dostatočné pre digitálne a nízkofrekvenčné analógové obvody, ale príliš stratové pre RF prácu nad ~1 GHz
• Faktor rozptylu (Df): 0,017–0,025 pri 1 MHz – pomerne vysoká, čo spôsobuje výrazné zoslabenie signálu na mikrovlnných frekvenciách
• Teplota skleného prechodu (Tg): štandardný stupeň 130–140 °C; stredná Tg 150–160 °C; vysoká Tg 170–180 °C
• Pevnosť v ťahu: približne 310 MPa, ponúka dobrú mechanickú tuhosť pre viacvrstvové stohovanie
• Tepelná vodivosť: 0,3–0,4 W/m·K – nízka, čo obmedzuje jeho použitie vo vysokovýkonných aplikáciách

Stupne FR-4 sa rozlišujú predovšetkým podľa Tg. Vysoká Tg FR-4 (≥170 °C) je určený pre bezolovnaté procesy spájkovania pretavením, automobilovú elektroniku a priemyselné riadiace dosky, ktoré znášajú dlhodobo zvýšené teploty. Štandard Tg FR-4 zostáva vhodný pre spotrebnú elektroniku, výpočtovú techniku ​​a telekomunikačné zariadenia pracujúce v normálnych teplotných rozsahoch.

Napriek svojim obmedzeniam pri vysokých frekvenciách a teplotách ponúka FR-4 bezkonkurenčnú kombináciu spracovateľnosti, rozmerovej stability, chemickej odolnosti a nákladov – zvyčajne $ 2 – $ 6 za štvorcový meter za surový laminát , ďaleko pod špeciálnymi substrátovými materiálmi. Podporuje viacvrstvové návrhy s jemným rozstupom až do 3/3 mil stopy/priestor a je kompatibilný so všetkými štandardnými procesmi výroby PCB vrátane laserového vŕtania, priameho zobrazovania a povrchových úprav ponorením.

Výber materiálov RF PCB: Čo sa mení nad 1 GHz

Návrh RF a mikrovlnných obvodov vyžaduje podkladové materiály s nízke a stabilné dielektrické konštanty, minimálne rozptylové faktory a tesné tolerancie vlastností — požiadavky, ktoré eliminujú štandard FR-4 vo väčšine prípadov nad 500 MHz. Integrita signálu pri RF frekvenciách kriticky závisí od substrátu, pretože elektromagnetické pole zasahuje do dielektrika; akákoľvek strata alebo zmena Dk priamo ovplyvňuje riadenie impedancie, vložný útlm a fázovú konzistenciu.

Kľúčové parametre pri výbere RF substrátu

Pri rozhodovaní o výbere RF materiálu dominujú dva elektrické parametre:

• Dielektrická konštanta (Dk / εr): určuje rozmery prenosového vedenia a rýchlosť šírenia. Nižšie hodnoty Dk umožňujú širšie stopy pre daný cieľ impedancie, čím sa zlepšuje vyrobiteľnosť. Vysokofrekvenčné lamináty zvyčajne ponúkajú hodnoty Dk od 2,2 do 10,2 s úzkymi toleranciami ±0,05 alebo lepšími.
• Faktor rozptylu (Df / tan δ): priamo určuje vložný úbytok. Prémiové RF lamináty dosahujú hodnoty Df 0,0009 – 0,003 pri 10 GHz oproti 0,02 pre štandardný FR-4, čo vedie k výrazne nižšej strate signálu v anténnych napájačoch, výkonových zosilňovačoch a filtračných sieťach.

Sekundárne úvahy zahŕňajú koeficient tepelnej rozťažnosti (CTE) — najmä CTE osi Z, ktorá prostredníctvom tepelných cyklov ovplyvňuje spoľahlivosť — drsnosť povrchu medenej fólie a absorpciu vlhkosti, ktorá môže posunúť hodnoty Dk a Df vo vlhkom prostredí.

Bežné skupiny RF laminátov a ich aplikácie

Lamináty na báze PTFE

Polytetrafluóretylénové (PTFE) substráty – čisté alebo vystužené tkaným sklom alebo keramickými plnivami – poskytujú najnižšiu stratovú výkonnosť dostupnú vo forme PCB. Čistý PTFE laminát ponúka Dk už 2,1 s Df pod 0,001, ale sú rozmerovo nestabilné a ťažko spracovateľné. Kompozity PTFE plnené keramikou (ako napríklad séria Rogers RT/duroid a TMM) vyvažujú nízke straty so zlepšenou rozmerovou stabilitou, čo z nich robí štandardnú voľbu pre náročné mikrovlnné a milimetrové vlnové konštrukcie od 10 GHz do výrazne nad 100 GHz. Náklady sú vysoké – zvyčajne 10–30× vyššie ako FR-4 – a vyžadujú sa špecializované procesy vŕtania a leptania.

Uhľovodíkové keramické lamináty

Uhľovodíkové keramické lamináty, ako napríklad séria Rogers RO4000, vo veľkej miere nahradili PTFE v strednofrekvenčných RF aplikáciách (1–30 GHz), pretože kombinujú elektrický výkon blízky PTFE s Výrobné procesy kompatibilné s FR-4 . Môžu byť vŕtané, laminované a pokovované na štandardnom zariadení bez penalizácie PTFE, čím sa výrazne znižujú celkové náklady na vyrobené dosky. RO4350B s Dk 3,48 ± 0,05 a Df 0,0037 pri 10 GHz patrí medzi celosvetovo najviac špecifikovaný RF laminát, ktorý sa vo veľkej miere používa v 77 GHz automobilových radarových moduloch a 5G anténach s malými bunkami.

Hybridné zostavy: Kombinácia RF a digitálnych vrstiev

Moderné RF systémy čoraz viac integrujú analógové front-end obvody s digitálnym spracovaním signálu na jednej doske. Hybridné viacvrstvové zostavy prilepte RF lamináty na vonkajšie signálne vrstvy pomocou štandardných jadier FR-4 alebo nízkostratových jadier FR-4 pre digitálne vrstvy, čím oddelíte vysokofrekvenčné signálové cesty od digitálneho obsahu citlivého na náklady. Kompatibilita spojivového filmu medzi odlišnými materiálmi – najmä nesúlad CTE a pevnosť v odlupovaní – je kritickým technickým hľadiskom pri návrhu hybridného stohovania.

Materiál PCB s kovovým jadrom: Tepelné riadenie cez substrát

DPS s kovovým jadrom (MCPCB) nahrádzajú konvenčné dielektrické jadro FR-4 tepelne vodivou kovovou základňou - zvyčajne hliník, meď alebo oceľ - na výrazné zlepšenie odvodu tepla z energetických komponentov. Tam, kde FR-4 vedie teplo pri približne 0,3 W/m·K, MCPCB s hliníkovým jadrom dosahuje 1–3 W/m·K cez dielektrickú vrstvu a 205 W/m·K cez samotnú hliníkovú základňu, čo umožňuje rýchle šírenie tepla cez dosku a prenos do chladiča alebo šasi.

Štruktúra vrstiev MCPCB

Štandardný jednovrstvový MCPCB pozostáva z troch spojených vrstiev:

1. Obvodová vrstva medenej fólie - typicky 1 oz (35 µm) až 3 oz (105 µm), nesúci elektrický obvod
2. Tepelne vodivá dielektrická vrstva — vyplnená polymérová vrstva s hrúbkou 50 – 200 µm, ktorá poskytuje elektrickú izoláciu a zároveň minimalizuje tepelný odpor; vodivosť tejto vrstvy (typicky 0,8–3 W/m·K, až 8 W/m·K pre prémiové triedy) je hlavným prekážkou v tepelnej ceste
3. Kovová základná vrstva — Hrúbka 1,0–3,2 mm, slúžiaca ako mechanický podklad a rozvádzač tepla

Hliníkové jadro vs. medené jadro vs. oceľové jadro

MCPCB s hliníkovým jadrom dominujú na trhu — väčšina LED osvetľovacích dosiek, modulov motorov a napájacích dosiek s plošnými spojmi používa ako základ hliníkovú zliatinu 5052 alebo 6061. Hliník ponúka tepelnú vodivosť 160–200 W/m·K, nízku hmotnosť, jednoduché opracovanie a nízku cenu. Je to predvolená voľba pre LED pouličné osvetlenie, automobilové osvetlenie a spotrebnú elektroniku.

MCPCB s medeným jadrom poskytujú vynikajúcu tepelnú vodivosť (385–400 W/m·K) pre aplikácie s extrémnym tepelným tokom – vysokovýkonné laserové diódy, moduly IGBT a výkonové zosilňovače generujúce hustotu tepla nad 50 W/cm². Meď je ťažšia a podstatne drahšia ako hliník, čo obmedzuje jej použitie na prípady, kde je primárnym obmedzením tepelný výkon.

MCPCB s oceľovým jadrom (typicky oceľ valcovaná za studena alebo nehrdzavejúca oceľ) obetujú tepelný výkon (tepelná vodivosť ~50 W/m·K) pre mechanickú tuhosť a elektromagnetické tienenie. Používajú sa v riadiacich doskách motora a aplikáciách vyžadujúcich štrukturálnu tuhosť alebo magnetické tienenie namiesto maximálneho rozptylu tepla.

Dielektrická vrstva: Tepelné úzke hrdlo

Tepelne vodivé dielektrikum je v MCPCB najkritickejšou voľbou materiálu. Štandardné dielektrické vrstvy používajú častice oxidu hlinitého alebo nitridu bóru zaliate v epoxide, dosahujúc 1–3 W/m·K. Vysokovýkonné druhy obsahujúce plnivá z nitridu bóru alebo nitridu hliníka s väčšími časticami 6–9 W/m·K , čo znižuje tepelný odpor medzi spojom a doskou až 3× v porovnaní so štandardnými triedami – kritické pre polia LED s vysokým jasom a napájacie moduly, kde zníženie teploty prechodu o niekoľko stupňov zmysluplne predlžuje životnosť komponentov. Prierazné napätie dielektrickej vrstvy je rovnako dôležité; hodnoty 3 000 V AC alebo vyššie sú typické pre priemyselné aplikácie.

Úvahy o dizajne a výrobe

MCPCB sú prevažne jednostranné alebo obojstranné, pretože smerovanie signálov cez kovové jadro vyžaduje tepelne izolované priechodné otvory - proces, ktorý zvyšuje náklady a zložitosť. Pre viacvrstvové tepelné konštrukcie, izolované kovové substráty (IMS) alebo sa namiesto toho používajú technológie vnorených medených mincí. Nesúlad CTE medzi kovovou základňou a dielektrickými/medenými vrstvami sa musí zvládnuť počas spájkovania pretavením; CTE hliníka ~23 ppm/°C je zhruba dvojnásobný v porovnaní s meďou a výrazne vyšší ako u keramických komponentov, vďaka čomu je spoľahlivosť spájkovaného spoja kľúčovým technickým problémom spoľahlivosti v automobilovom priemysle a aplikáciách s vysokým cyklom.

Výber správneho materiálu PCB: FR-4, RF laminát alebo kovové jadro

Tri kategórie materiálov spĺňajú odlišné požiadavky na dizajn s minimálnym prekrývaním. Praktický výberový rámec sleduje primárne obmedzenie aplikácie:

• Nákladovo riadené, digitálne alebo nízkofrekvenčné analógové (<500 MHz): FR-4 v príslušnom stupni Tg. Pokrýva veľkú väčšinu spotrebnej elektroniky, priemyselných ovládacích prvkov a výpočtového hardvéru.
• Integrita RF/mikrovlnného signálu (500 MHz – 100 GHz): Vyberte RF laminát na základe frekvencie, stratového rozpočtu a kompatibility výroby. Uhľovodíková keramika (trieda RO4000) pre 1–30 GHz v sériovej výrobe; Kompozity PTFE pre najvýkonnejšie alebo s milimetrovými vlnami.
• Tepelný manažment výkonovej elektroniky alebo LED osvetlenia: PCB s kovovým jadrom s hliníkovou základňou pre väčšinu aplikácií; medené jadro, kde tepelný tok presahuje ~50 W/cm².

Hybridné aplikácie – ako je modul výkonového zosilňovača 5G vyžadujúci výkon RF signálu aj vysoký tepelný rozptyl – môžu kombinovať vrstvu RF laminátového signálu s kovovou podložkou alebo zabudovaným tepelným uzáverom, čo ilustruje, že výber substrátu je v pokročilých dizajnoch zriedkavo rozhodnutím z jedného materiálu.
